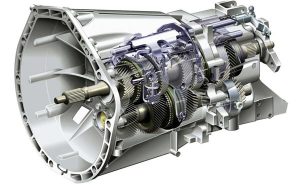

Механическая коробка передач (МКПП) — устройство и принцип работы простыми словами. Устройство коробки переключения передач

На первых автомобилях не было привычного для нас редуктора с зубчатыми передачами, усилие на ведущие колеса передавалось ремнем. Такое устройство использовал Карл Бенц — для увеличения скорости водителю необходимо было перекинуть кольцо с одной пары шкивов на другую. Зубчатые колеса в трансмиссии впервые применил Вильгельм Майбах, в автомобилях его конструкции были механические коробки.

Передача крутящего момента от нее на ведущие колеса осуществлялась при помощи стальной цепи. Соосная коробка в начале 20 века появилась на автомобилях Луи Рено, который также является изобретателем карданного вала.

На первых порах в автомобилестроении преобладала разнесенная компоновка агрегатов, при которой редуктор располагался отдельно от силового агрегата. Передача крутящего момента в них происходила через специальный вал, как было на модели BMW 501.

Механические коробки первых выпусков были очень сложными, управление ими требовало значительных усилий и хороших навыков. В 1928 году американский инженер Шарль Кетеринг из General Motors предложил устройство для синхронизации. Первая удачная коробка, снабженная таким механизмом, была установлена на автомобиле «Корвет». На европейском континенте лидером в разработке трансмиссий стала компания ZF.

Прочно закрепившееся название МКПП имеет следующую расшифровку аббревиатуры -механическая коробка переключения передач. Ранее в названии под первой буквой П понималось слово перемены, однако со временем оно было заменено на более подходящее по смыслу. Сокращенное наименование механической коробки в технических описаниях часто фигурирует с числом, обозначающим количество ступеней.

Современная МКПП имеет достаточно совершенное устройство, обеспечивающее, помимо переключения передач в движении, выполнение ряда функций:

• обеспечение перемещения автомобиля задним ходом;
• разобщение трансмиссии и работающего двигателя автомобиля во время кратковременных остановок;
• наличие нейтрального положения коробки позволяет выполнять пуск двигателя.

Автомобили, оснащенные такого рода трансмиссиями, при прочих равных показателях экономичнее машин с автоматической трансмиссией.

Зачем нужна МКПП?

Первая причина ясна – надо как-то подключить вращающийся вал двигателя к приводам колес, чтобы тронуться с места. Есть и вторая: силовой агрегат развивает рабочую мощность (иначе – максимальный крутящий момент) при достижении определенного числа оборотов коленчатого вала. Для большинства бензиновых двигателей этот порог составляет 3000 об/мин, для дизельных – 2000 об/мин.

Пока число оборотов коленчатого вала не достигнет нижнего порога, мотор не сможет развить нужную мощность и создать усилие, достаточное для движения.

Для чайников, то бишь, новичков, желающих разобраться в работе автомобильных узлов, предлагается такое пояснение:

1. Во время работы на месте (холостой ход) количество оборотов коленвала составляет 800-900 об/мин. Чтобы начать движение, развиваемой мощности недостаточно и нужно поднять ее за счет нажатия на газ и повышения оборотов до 2-3 тыс. в минуту. В этот момент и нужно подключить привод колес, что выполняется с помощью коробки передач.
2. Без МКПП разгон автомобиля выйдет плавным и невероятно долгим, а если попадется подъем, то машина не разгонится никогда. Причина та же – нехватка мощности. Для повышения динамики нужен преобразователь усилия, способный замедлить вращение, но увеличить крутящий момент.
3. Для разворота и парковки машине нужен задний ход, его также обеспечивает механическая коробка передач.

Если между колесным приводом и коленчатым валом поставить зубчатую передачу с шестеренками разного размера, то колеса станут вращаться медленнее. Но при этом на каждом колесе возрастет усилие (на жаргоне – тяга) и разгон автомобиля ускорится. А плавное подключение вращающихся элементов обеспечит другой узел МКПП – сцепление.

Принцип работы МКПП

Начало движения машины, медленная езда по плохой дороге вызывает большое сопротивление. Автомобилю с механической коробкой передач в таком режиме требуется максимально большой крутящий момент.

КПП при этом выполняет функции понижающего редуктора и даже при больших оборотах транспортное средство двигается с относительно небольшой скоростью. После прекращения разгона водитель переключает режим, и частота вращения коленвала вновь возвращается в оптимальный диапазон.

Равномерное перемещение по плоскости требует меньших усилий, которые и обеспечиваются повышенными передачами.

Принцип работы механической коробки передач состоит в создании соединений между ведущим (входным) валом и ведомым (выходным) через сочетания шестеренок с разным количеством зубьев. Это позволяет подстраивать трансмиссию под изменяющиеся условия движения транспортного средства.

Для чайников, как принято называть неспециалистов, принцип работы механической коробки передач можно объяснить буквально в нескольких словах. Устройство обеспечивает нормальную работу двигателя за счет изменения числа оборотов, увеличивая или уменьшая усилие на ведущих колесах. Это позволяет удерживать наилучший режим работы силового агрегата при трогании с места, разгоне и снижении скорости.

Такой принцип работы МКПП сохраняется у всех машин: и с полным, и с задним, и с передним приводом. Устройство трансмиссии в каждом из случаев имеет свои особенности, но при этом основные элементы конструкции и их назначение сохраняются. Перемена передаточного числа происходит за счет введения в действие определенной комбинации из шестеренок с разным количеством зубьев.

Данные соотношения для каждого двигателя подбираются индивидуально в ходе расчетно-конструкторских работ и натурных испытаний. При этом учитывается множество факторов и, в первую очередь, параметры двигателя. Физический принцип работы МКПП при этом остается неизменным, водитель управляет изменением режима вручную путем переведения рычага из одного положения в другое.

Видео — механическая коробка передач, принцип работы:

Наглядное представление о принципе работы МКПП можно получить после просмотра видео ролика. Схематическое анимированное изображение как нельзя лучше демонстрирует взаимодействие деталей между собой. Такие материалы обеспечивают понимание происходящих процессов, особенно при переключении режимов работы.

Устройство

Конструкция МКПП мало изменилась с тех пор, как были сделаны и запатентованы основные ее элементы. Механическая коробка переключения передач состоит из следующих деталей и узлов:

• картер;
• входной, выходной и промежуточный валы;
• синхронизаторы;
• ведущих и ведомых шестерней;
• механизма переключения передач.

Собранные в едином корпусе детали взаимодействуют между собой, обеспечивая передачу крутящего момента. Устройство механической коробки передач зависит от особенностей конструкции и количества валов — по данному признаку они делятся на двух- и трех вальные. Последняя компоновка называется соосной и в технической литературе ее принято называть классической.

Устройство механической коробки передач

Итак, хотя конструкций такой коробки с теми или иными особенностями может быть много, однако на начальном этапе можно выделить два основных типа:

• трехвальные КПП;
• двухвальные коробки;

На автомобили с задним приводом обычно устанавливается трехвальная механическая коробка передач, в то время как двухвальная КПП ставится на переднеприводные легковые авто. При этом устройство механических коробок передач как первого, так и второго типа может заметно отличаться.

Начнем с трехвальной механической коробки. Такая коробка состоит из:

• ведущего вала, который еще называется первичным;
• промежуточного вала КПП;
• ведомого вала (вторичного);

На валах установлены шестерни с синхронизаторами. Также в устройство КПП включен механизм переключения передач. Указанные составные элементы расположены в корпусе коробки передач, который еще называют картером КПП.

Задачей ведущего вала является создание соединения со сцеплением. На ведущем валу выполнены шлицы для ведомого диска сцепления. Что касается крутящего момента, указанный момент от ведущего вала передается через шестерню, которая находится с ним в жестком зацеплении.

Затрагивая работу промежуточного вала, этот вал располагается параллельно первичному валу КПП, на нем установлена группа шестерен, которая находится в жестком зацеплении. В свою очередь, ведомый вал установлен на одной оси с ведущим валом.

Такая установка реализована при помощи торцевого подшипника на ведущем валу. В этот подшипник входит ведомый вал. Группа шестерен (блок шестерен) на ведомом валу не имеет жесткого зацепления с самим валом и поэтому свободно вращается на нем. При этом группа шестерен промежуточного вала, ведомого вала и шестерня ведущего вала находятся в постоянном зацеплении.

Синхронизаторы (муфты синхронизаторов) установлены между шестернями ведомого вала. Их задачей является выравнивание угловых скоростей шестерен ведомого вала с угловой скоростью самого вала посредством силы трения.

Синхронизаторы находятся в жестком зацеплении с ведомым валом, а также имеют возможность перемещаться по валу в продольном направлении благодаря наличию шлицевого соединения. Современные коробки передач имеют муфты синхронизаторов на всех передачах.

Если рассматривать механизм переключения передач на трехвальных КПП, зачастую этот механизм установлен на корпусе агрегата. Конструкция включает в себя рычага управления, ползуны и вилки.

Корпус коробки (картер) изготовлен из алюминиевых или магниевых сплавов, необходим для установки валов с шестернями и механизмов, а также ряда других деталей. Еще в картере коробки передач находится трансмиссионное масло (масло коробки передач).

• Чтобы понять, как работает механическая (ручная) коробка передач трехвального типа, давайте в общих чертах рассмотрим принцип ее действия. Когда рычаг переключения передач находится в нейтральном положении, передачи крутящего момента от двигателя на ведущие колеса автомобиля не происходит.

После того, как водитель произведет перемещение рычага, вилка переместит муфту синхронизатора той или иной передачи. Затем синхронизатор выровняет угловые скорости нужной шестерни и ведомого вала. Затем зубчатый венец муфты войдет в зацепление с аналогичным венцом шестерни, что обеспечит блокировку шестерни на ведомом валу.

Еще добавим, что задний ход автомобиля обеспечивает задняя передача КПП. В этом случае промежуточная шестерня заднего хода, установленная на отдельной оси, позволяет изменить направление вращения.

Сцепление

Сцепление является неотъемлемым компонентом механической КПП, осуществляющим разъединение двигателя и коробки в момент переключения ступеней без последствий для агрегатов. Говоря упрощенно — сцепление отключает крутящий момент. В момент выжатой педали сцепления мотор и колеса автомобиля вращаются отдельно друг от друга.

Сцепление создано для аккуратного соединения мотора и колес. Состоит из двух дисков, один из которых соединен с двигателем, второй — с колесами. В момент отпускания педали сцепления диски прижимаются и начинаются вращаться вместе. Именно поэтому и важна плавность отпускания педали.

Работа сцепления

Понять принцип работы узла сцепления поможет такой пример: представьте вращающийся металлический стержень с диском на конце, символизирующий коленвал с маховиком. Если к плоскости диска подвести другой диск, то после соприкосновения он тоже станет крутиться. Так в общих чертах и действует автомобильное сцепление, только второй диск насажен на вал, идущий дальше, к шестеренчатой передаче.

Система действует за счет силы трения, поэтому соприкасающиеся поверхности имеют специальное антифрикционное покрытие. Диск сцепления в механической трансмиссии двигается рычагом в виде вилки. Механически рычаг не связан с педалью сцепления, он перемещается гидроцилиндром. Нажатие на педаль сжимает жидкость в этом цилиндре, поршень выдвигается и перемещает рычаг.

Алгоритм работы сцепления при движении с места следующий:

1. На холостом ходу коленвал и первичный вал МКПП крутятся, поскольку диски находятся в зацеплении.
2. Нажатием на педаль водитель отодвигает диск и вал трансмиссии останавливается. Теперь его можно подключить к шестеренчатой передаче путем выбора первой скорости.
3. Нажав на газ, водитель добивается повышения оборотов и медленно отпускает педаль сцепления. Диски снова входят в зацепление и машина трогается с места.

Разрывать механическую связь с помощью сцепления нужно и дальше, при переходе на другую скорость. Чтобы разобраться в данном процессе, нужно понять, как работает сама коробка скоростей.

Шестерни и валы

В стандартных МКПП оси валов расположены параллельно, на них располагаются шестеренки.
Ведущий (первичный) вал присоединяется к маховику мотора через корзину сцепления, находящиеся на нем продольные выступы передвигают второй диск сцепления и передают через жестко закрепленную ведущую шестерню вращающий момент на промежуточный вал.

В хвостовике ведущего вала расположен подшипник, к которому примыкает конец вторичного. Отсутствие фиксированной связи делает возможным крутиться валам независимо друг от друга в разных направлениях и с разными скоростями.

На ведомом вале имеется целый набор различных шестерней как жестко закрепленных, так и свободно вращающихся.

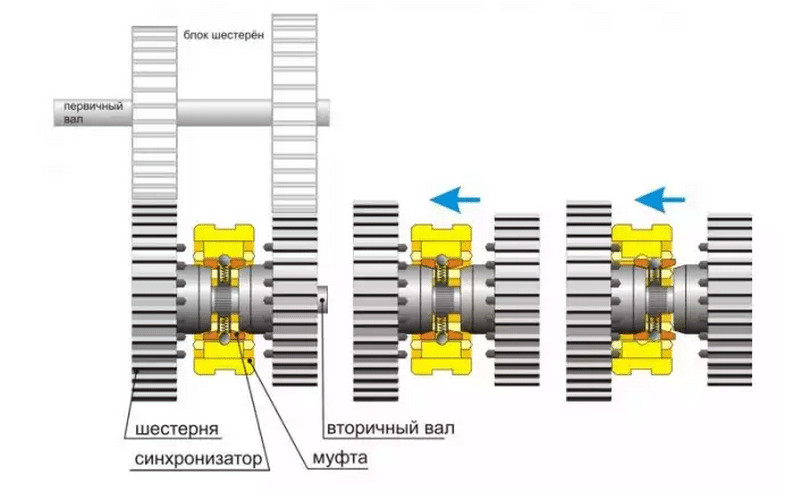

Синхронизаторы

Угловые скорости первичного и вторичного валов уравниваются при содействии синхронизатора и становится возможным смена ступени. Синхронизаторы обеспечивают более щадящий режим эксплуатации КПП и пониженный шум.

Во время включения водителем передачи муфта подается в сторону нужной шестеренки. Во время перемещения усилие переходит на одно из блокировочных колец муфты. За счет разных скоростей между шестерней и муфтой конические поверхности зубьев взаимодействуют с помощью силы трения. Она поворачивает блокировочное кольцо на упор.

Зубья последнего устанавливаются против зубьев муфты, поэтому последующее смещение муфты становится невозможным. Муфта заходит без противодействия в зацепление с малым венцом на шестерне. Шестерня за счет такого соединения жестко блокируется с муфтой. Такой процесс осуществляется за доли секунды. Один синхронизатор обычно обеспечивает включение двух передач.

Трехвальная КПП: устройство и принцип работы

Отличие трехвальной механики от двухвальной в том, что здесь используются три вида валов. Помимо ведомого и ведущего также применяется промежуточный вал.

Первичный вал, соединенный со сцеплением, передает крутящий момент на промежуточный. Передача происходит через соответствующую шестерню – таким образом, валы находятся в постоянном зацеплении.

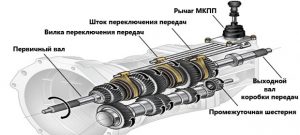

Устройство трехвальной МКПП

Промежуточный вал расположен параллельно первичному, все шестерни на нем жестко зафиксированы.

На одной оси с первичным расположен вторичный вал. За это отвечает упорный подшипник на ведущем валу, в который входит вторичный вал. При этом шестерни ведомого вала могут свободно вращаться и не имеют жесткой фиксации с валом. Шестерни вторичного вала находятся в постоянном зацеплении с шестернями промежуточного вала. Следовательно, в нейтральном положении КПП крутящий момент от первичного вала передается на промежуточный и далее на шестерни вторичного вала. Но поскольку они свободно вращаются на валу, автомобиль не двигается.

Между шестернями вторичного вала находятся синхронизаторы, работа которых заключается в выравнивании угловых скоростей шестерен вторичного вала с угловой скоростью самого вала за счет сил трения.

Синхронизаторы жестко закреплены на вале и за счет шлицевого соединения могут двигаться по нему в осевом направлении.

В отличие от двухвальной КПП, механизм переключения в трехвальной трансмиссии располагается на корпусе коробки и состоит из рычага управления и штоков с вилками. Механизм также оснащен блокирующим устройством для предотвращения одновременного включения двух передач.

Он может также иметь и дистанционное управление. При этом дистанционный механизм переключения обеспечивает кулиса или шарнирные тросы.

Принцип включения передач в трехвальной КПП аналогичен принципу работы двухвальной трансмиссии.

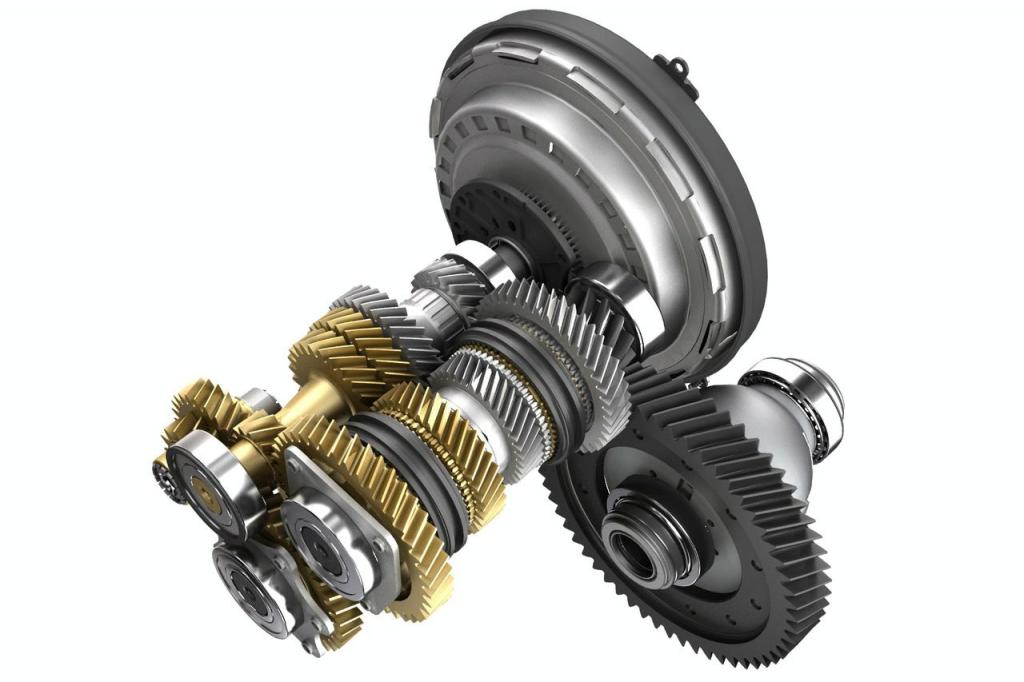

Двухвальная механическая коробка передач: устройство и принцип работы

Разобравшись с тем, из чего состоит коробка передач с тремя валами, перейдем к двухвальным коробкам. Данный тип КПП имеет в своем устройстве два вала: первичный и вторичный. Первичный вал является ведущим, вторичный ведомым. На валах закреплены шестерни и синхронизаторы. Также в картере коробки находится главная передача и дифференциал.

Ведущий вал отвечает за соединение со сцеплением, также на валу находится блок шестерен в жестком зацеплении с валом. Ведомый вал расположен параллельно ведущему, при этом шестерни ведомого вала в постоянном зацеплении с шестернями ведущего вала, а также свободно вращаются на самом валу.

Также на ведомом валу жестко закрепляется ведущая шестерня главной передачи, а между самими шестернями ведомого вала расположены муфты синхронизаторов. Добавим, чтобы уменьшить размеры КПП, а также увеличить количество передач, в современных коробках нередко вместо одного ведомого вала может быть установлено 2 или даже 3 вала.

На каждом таком валу жестко закреплена шестерня главной передачи, при этом такая шестерня имеет жесткое зацепление с ведомой шестерней. Получается, конструкция фактически реализует 3 главных передачи.

Сама главная передача, а также дифференциал в устройстве КПП осуществляют передачу крутящего момента от вторичного вала на ведущие колеса. При этом дифференциал также может обеспечить такое вращение колес, когда ведущие колеса вращаются с разными угловыми скоростями.

Что касается механизма переключения передач, на двухвальных КПП он вынесен отдельно, то есть за пределы корпуса. Коробка связана с механизмом переключения тросами или специальными тягами. Чаще встречается соединение при помощи тросов.

Сам механизм переключения 2-х вальной коробки имеет рычаг, который соединяется тросами с рычагом выбора и рычагом включения передачи. Указанные рычаги соединяются с центральным штоком переключения передач, который также имеет вилки.

• Если говорить о принципе работы двухвальной механической коробки передач, он похож на принцип трехвальной КПП. Отличия состоят в том, как работает механизм переключения передач. В двух словах, рычаг может осуществлять как продольные, так и поперечные движения относительно оси автомобиля. Во время поперечного движения происходит выбор передачи, так как усилие идет на трос выбора передач, который оказывает воздействие на рычаг выбора передач.

Далее рычаг движется продольно, а усилие идет уже на трос переключения передач. Соответствующий рычаг горизонтально перемещает шток с вилками, вилка на штоке смещает синхронизатор, что и приводит к блокировке шестерни ведомого вала.

Напоследок отметим, что также механические коробки разных типов имеют дополнительные блокировочные устройства, которые препятствуют включению одновременно двух передач или же непредвиденному выключению передачи.

Переключение передач МКПП

Для эффективного управления автомобилем мало знать расшифровку МКПП, нужно понимать, как же переключаются передачи. Ведь от того, насколько хорошо вы изучите этот вопрос, будет зависеть и срок эксплуатации машины. Коробка передач – одна из самых часто выходящих из строя деталей. Переключение МКПП осуществляется с помощью рычага, который располагается по правую руку водителя в центре салона. Он находится либо на крыше коробки, либо соединяется с ней через специальный удлинитель. Второй тип рычага является наиболее предпочтительным, так как не передает вибрацию от двигателя и располагается в удобном для водителя положении.

Для того, чтобы эффективно и долго управлять автомобилем, необходимо понимать основные принципы переключения передач:

• Включать передачу можно только после того, как педаль сцепления будет полностью выжата. Очень важно до конца нажимать на нее, в ином случае сцепление очень быстро износится и его будет необходимо заменить.
• Переводить рычаг из одного положения в другое нужно плавно, без резких движений. В процессе вы почувствуете небольшое сопротивление, ведь в этот момент под капотом вашего автомобиля происходят сложные соединения разных деталей в редукторе. Если переключение с передачи на передачу будет идти с трудом, или в процессе вы услышите скрежет, то выжмите сцепление и включите нейтральную передачу – скорее всего вы либо недостаточно нажали на левую педаль, либо в вашей машине есть какие-то неполадки.

Характеристики механической трансмиссии

Правильное переключение передач дает ряд неоспоримых преимуществ: мощность и КПД автомобиля повышается, расход топлива снижается, а детали остаются в целости и сохранности. Умение подбирать правильную передачу для конкретной ситуации может заметно облегчить жизнь. Например, если вы едете в гору, ни в коем случае не стоит включать третью и, тем более, четвертую передачу. Скорее всего, автомобиль заглохнет где-нибудь на середине пути. А вот на первой или второй скорости вы без труда преодолеете подъем.

Уровень масла в трансмиссии

Многих водителей интересует уровень масла в МКПП – ведь именно оно отвечает за смазку деталей и их долговечность. Проверять этот показатель нужно каждые 10 тысяч километров. Сделать это можно либо в автомастерской, либо самостоятельно. Заехав на эстакаду или смотровую яму, необходимо осмотреть картер КПП. Для проверки уровня жидкости возьмите короткую палку или прут и посмотрите, достаточно ли масла в заливном отверстии. Если жидкость опустилась ниже его кромки, возьмите шприц для заливки и долейте трансмиссионное масло для нужной риски.

Эксплуатация

Замена масла (вовремя) и «правильное» переключение передач – действия, способные продлить срок эксплуатации механической коробки передач. Для этого требуется осуществлять контроль уровня масла. Переключать передачи за счет плавных движений. Выдерживать паузу в нейтральном режиме, что необходимо для полноценного срабатывания синхронизаторов.

Неисправности МКПП приводят к следующему:

• износ прокладок и сальников – подтекание масла;
• излишний шум – повреждение шестерней и подшипников, а также проблемы с синхронизаторами;
• затрудненная смена передач – выход из строя механизма переключения, синхронизирующих муфт, шестерней;
• произвольное выключение передач – сильный износ и синхронизаторов и шестерней.

Преимущества и недостатки МКПП

Для наглядности положительные и отрицательные стороны механической коробки передач представим в виде сравнительной таблицы.

Преимущества Недостатки

Заключение

Несомненно, эксплуатация механической коробки передач сопровождается множеством плюсов. Одна экономическая сторона использования коробки чего стоит! А вкупе с надежностью трансмиссии и более “драйверскими” ощущениями от вождения МКПП является отличным решением для любителей быстрой езды или езды по бездорожью. Если комфорт для вас не является первостепенным, то выбор в пользу МКПП очевиден.

Принцип работы механической коробки передач для чайников

Что такое МКПП – конструкция устройства и как выглядит

Механическая коробка передач является центральной частью трансмиссии, которая с минимальными затратами передает энергию вращения от силового агрегата на колеса.

Переключение скорости осуществляется с помощью сцепления, которое соединяет или разъединяет крутящиеся шестерни, расположенные на параллельно расположенных валах. Эти детали имеют разные размеры и количество зубьев, соотношение которых в паре определяет передаточное число.

В зависимости от типа, МКПП имеет следующие составляющие части:

• ведущий, ведомый, промежуточный вал с шестернями разных размеров;
• картер для трансмиссионной смазки;
• синхронизаторы внутри муфт;
• дифференциал;
• ручку переключения.

Все МКПП может оснащаться двумя или тремя валами.

Оси валов коробки передач располагаются параллельно друг другу. Первичный вал присоединяется к маховику мотора через корзину сцепления. На его противоположном конце расположен подшипник, через который присоединяется вторичный (ведомый) вал.

Особенности механической коробки передач

Механическая КПП — вид трансмиссии, при которой переключение ступеней и передача крутящего момента осуществляется вручную водителем выбором ступени, согласно оценки текущих условий и характеристик дальнейших действий.

Более простым языком назначение МКПП — регулирование скоростного диапазона и выбор его направления.

Число ступеней у МКПП бывает от четырех и до семи, помимо нейтральной и задней.

Особенностью транспорта с МКПП является наличие педали сцепления, помимо тормозной и газа, имеющихся во всех видах транспорта. Смена ступеней осуществляется при выжатой педали сцепления.

Преимущества транспорта с МКПП:

• недорогой ремонт и легкое обслуживание;
• высокая надежность;
• достаточный диапазон вариантов вождения;
• возможность буксировать автотранспорт на любую протяженность пути;
• запуск машины с «толкача»;
• улучшенная проходимость в трудных условиях;
• повышенная динамика и КПД.

К минусам МКПП следует отнести:

• сложность смены передач для начинающего водителя;
• неудобства и рост усталости при передвижении в пробках в связи с постоянным переключением ступеней и выжимом сцепления;
• возрастает риск поломок МКПП и корзины сцепления при неграмотном переключении ступеней и работе со сцеплением;
• сниженный ресурс двигателя при передвижении на достаточно маленьких или больших оборотах.

Основные типы коробок передач

В настоящее время наиболее часто используемыми в автомобильной промышленности коробками передач являются:

• Механические коробки передач;
• Ступенчатые автоматические коробки передач;
• Ступенчатые полуавтоматические коробки;
• Бесступенчатые коробки передач.

На сегодняшний день существует множество подвидов каждой из трансмиссий. Поэтому любую из них можно также разделять по типу управления, количеству передач или другим параметрам. Ниже речь пойдет именно о механической трансмиссии.

Виды механических коробок передач

Агрегаты отличаются по числу передач и количеству валов. По числу используемых ступеней МКПП обычно делятся на:

• Четырёхступенчатые;
• Пятиступенчатые;
• Шестиступенчатые.

Иногда встречаются механизмы, имеющие иное количество передач. Но на серийных автомобилях такие коробки устанавливаются редко. Да и четырёхступенчатые КПП сейчас можно увидеть нечасто. От них отказались практически все автопроизводители. Поэтому увидеть такую трансмиссию можно лишь на подержанных классических моделях «АвтоВАЗа» и других неновых авто.

Выпускающиеся сейчас машины обычно оснащают пяти- или шестиступенчатыми агрегатами. Это правило относится не только к мировым, но и к российским брендам.

По количеству валов МКПП подразделяются на:

• Трёхвальные;
• Двухвальные.

Больше никаких классификаций трансмиссий нет. Они выпускаются различными производителями, но все марки применяют стандартные типовые конструкции узла.

Устройство механической коробки передач

Узел имеет такие основные детали, как:

• сцепление;
• валы;
• шестерни;
• синхронизаторы;
• корпус.

КПП имеет муфты, подшипники и сальники. Каждый из элементов имеет свою функцию. А вместе они обеспечивают работу трансмиссии.

Сцепление

Сцепление существует, чтобы разъединять двигатель и коробку при переключении скоростей. Это позволяет избежать опасных последствий для обоих агрегатов. Механизм обеспечивает холостое вращение колёс машины и её силовой установки. Это достигается отключением крутящего момента.

Механизм соединяет колёса и двигатель так, чтобы их функционирование не повредило эти части авто. Сцепление имеет два диска. Один из них соединяется с силовым агрегатом, а второй – с колёсами. Вращение обеспечивается первичным валом КПП. Управляет включением и выключением сцепления водитель путём отпускания или нажатия на педаль автомобиля.

Шестерни и валы

Шестерни устанавливаются на валах. А сами валы обычно размещаются параллельно друг другу.

Первичный или ведущий вал соединяется с маховиком двигателя. Для соединения используется корзина сцепления автомобиля. Деталь двигает второй диск сцепления и заставляет при помощи шестерёнки промежуточный вал вращаться. Вторичный или ведомый вал примыкает к ведущему посредством подшипника, находящегося в хвостовике последнего. Это обеспечивает независимое вращение обоих элементов. Валы могут крутиться с различными скоростями и в разных направлениях, так как у них отсутствует фиксированное соединение.

На вторичном валу есть множество шестерёнок. Они передают вращение. При этом одни шестерёнки постоянно вращаются, другие – имеют жёсткое крепление.

Шток переключения передач составлен из следующих элементов:

• Замок;
• Муфта, обеспечивающая переключение передач;
• Приводы;
• Ползуны с вилками;
• Привод.

Механизм выбора скоростей у разных автомобилей устанавливается в различных местах. Он может устанавливаться в корпусе КПП или на кузовных панелях машины. Но иногда узел размещают на рулевой колонке. Привод штока на современных авто обычно представлен кулисой.

Мкпп – надёжность, проверенная временем

Практически любой современный автомобиль (кроме электрокаров) обязательно оснащается коробкой передач. Наиболее популярными являются следующие виды коробок передач:

1. Механическая коробка передач;
2. Автоматическая коробка передач;
3. Вариатор;
4. Роботизированная коробка передач.

Наиболее распространённой в России является механическая коробка передач. Коробками данного типа оснащены практически все отечественные автомобили и большая часть иномарок.

Назначение и устройство механической коробки передач

Механическая коробка переключения передач нужна в автомобиле для изменения передаточного отношения от мотора к колёсам. Переключение скоростей происходит за счёт мускульной силы водителя, его механических усилий по отношению к МКПП. Именно поэтому такая КПП и называется ручная коробка передач. Водитель сам контролирует, когда следует переключать селектор МКПП на более высокую или низкую передачу. Современные МКПП бывают 5, 6 и даже 7-ми ступенчатыми. Наиболее часто в современных автомобилях используется 6-ти ступенчатая коробка передач.

Кроме этого, каждая МКПП коробка имеет заднюю и нейтральную передачу. Задняя позволяет машине двигаться назад, нейтральная передача – это когда отсутствует вращение от мотора к приводу ведущих колёс.

Принцип работы механической коробки передач

Устройство механической коробки передач включает в себя:

1. Саму коробку, которая представляет собой многоступенчатый редуктор;
2. Сцепление;
3. Различные валы и шестерни.

Если объяснять принцип работы МКПП для чайников, то можно сформировать его так:

1. Шестерни меняют частоту оборотов между валами. Путём замены размеров шестерен, происходит переключение на повышенную или пониженную передачу;
2. Без сцепления переключение передач на ходу невозможно. Его работа состоит в разъединении мотора и трансмиссии. Данная процедура помогает переключать передачи, не разбивая шестерни и вал.

Каждая МКПП (если это не инновационная модель) устроена по схожей конструкции. На валах (на их осях) располагаются зубчатые шестерни. МКПП бывают с двумя или тремя валами, а корпус называется картером.

Устройство трёхвальной системы

Трёхвальная система оборудована тремя валами:

1. Ведущим валом;
2. Промежуточным валом;
3. Ведомым валом.

Принцип работы механики заключается в том, что на ведущем валу имеются шлицы, а сам вал соединяется со сцеплением. На шлицах перемещается диск сцепления, а сама ось передаёт свою энергию промежуточному валу, который соединяется с шестерней ведущего.

Ведомый вал механической коробки передач с помощью подшипника внутри первого вала соединяется с ведущим и располагается таким образом, что оси ведомого и ведущего соотносятся между собой. В свою очередь такое строение позволяет им вращаться независимо друг от друга. Шестеренки ведомой оси жестко не зафиксированы по отношению к ведомому валу, а сами шестерни имеют специальные разграничители – синхронизатор-муфту. Такие разграничители, в отличие от блоков шестеренок, крепко прикреплены к ведомому валу. Однако это не мешает им перемещаться по шпицам вдоль оси.

Торцы муфты-синхронизатора имеют форму зубчатых венцов, что позволяет им соприкасаться с венцами на торцах шестеренок ведомого вала. В настоящее время устройство передач оснащается такими синхронизаторами на всех передних передачах.

Разграничители-муфты при нейтральном режиме, который характеризуется плавным вращением шестерен, разымаются. В момент переключения рычага на одну из возможных ступеней при полном выжимании сцепления, вилка в коробке передач направляет муфту-синхронизатор на соприкосновение со своей парой на торце шестеренки. Такое зацепление дает жесткую фиксацию шестерни с валом и, как следствие, передачу усилия и вращения.

При заднеприводном типе авто передача крутящего момента и оборотов на ведущие колеса происходит через карданный вал, а при переднеприводном – с помощью ШРУСов и редуктора. В случае, если отсутствует шестерня, и муфта цепляет напрямую ведомый и ведущий валы, коробка переключения передач дает максимально возможный коэффициент полезного действия. Для задней передачи устройство коробки оснащается шестерней, позволяющей менять направление вращения в обратном порядке.

В последнее время производители механических коробок передач отдают предпочтение шестеренкам с косым зубом. В отличие от прямозубых, такие шестерни производят минимум шума при работе и отличаются большей износостойкостью. Срок годности таких шестерен обусловлен материалом, из которого они изготавливаются: сталь высоколегированная, закаленная током высокой частоты и нормализированная для снятия напряжения.

Устройство двухвальной коробки

Работа МКПП, оснащённой двухвальной коробкой, проходит по тому же принципу, что и трёхвальной. Единственным отличием является схема расположения шестерёнок. Вместо одной на ведущей оси, тут расположен целый блок из шестерен. Промежуточный вал отсутствует, зато два оставшихся вала идут параллельно друг к другу.

В целом, двухвальная система отличается большим коэффициентом полезного действия, но передаточное число на таких системах довольно низкое. Именно по этой причине двухвальные КПП устанавливаются лишь на легковые автомобили. Для грузовиков величина передаточного числа должна быть выше.

Для чего служит синхронизатор в МКПП

Большинство легковых автомобилей, как отечественных, так и иномарок, имеют МКПП, в которых есть синхронизатор. Данный элемент помогает выравнивать скорость шестерен, что приводит к снижению уровня шума и более лёгкому переключению передач, чего невозможно добиться, если в коробке не стоит синхронизатор.

Как происходит процесс переключения передач

Неважно, какой привод в вашем автомобиле, передний или задний, за процесс переключения передач всегда отвечает специальный рычаг. Если посмотреть на МКПП в разрезе, можно заметить, что расположение рычага на переднем приводе значительно отличается от его же расположения на заднем приводе.

Автомобили с задним приводом имеют более простую схему расположения рычага переключения КПП, что упрощает их ремонт и техническое обслуживание. Рычаг расположен прямо на корпусе КПП, механизм переключения спрятан внутри корпуса. Данное расположение имеет множество плюсов, но, к сожалению не лишено минусов.

1. Очень простое решение, что существенно упрощает процесс ремонта своими руками;
2. Переключение передач происходит очень чётко;
3. Ввиду отсутствия «лишних» узлов, данная конструкция очень долговечна.

1. Невозможно установить данную систему на автомобили с передним приводом;
2. Если у автомобиля с задним приводом двигатель расположен сзади, то это так же делает невозможным применение данной конструкции (таких автомобилей очень мало).

В машинах с передним приводом рычаг переключения коробки передач может располагаться в следующих местах:

1. На полу, в промежутке между передними креслами;
2. Непосредственно на рулевой колонке;
3. Возле панели приборов.

Такая особенность приводит к тому, что многоступенчатая механическая коробка передач на автомобилях с передним приводом работает только дистанционно, с использованием кулис или тяг. Такая особенность конструкции также имеет свои плюсы и минусы:

1. Рычаг расположен более комфортно для водителя, так как его положение не зависит от того, где находится МКПП;
2. Вибрация, которая создаётся в КПП, не передаётся на рычаг переключения скоростей;
3. Открывает широкое поле деятельности для автомобильных дизайнеров, которые могут поместить рычаг КПП в любое удобное для них место.

Минусы данной конструкции заключаются в следующем:

1. Более сложная в техническом плане система требует больше внимания и является менее долговечной;
2. После длительной эксплуатации часто появляются люфты;
3. Нет такой чёткости переключения передач, как в варианте с КПП на заднеприводном автомобиле;
4. Периодически приходится регулировать тяги, что может потребовать квалифицированного вмешательства специалистов автосервиса.

Достоинства и недостатки МКПП

Любая система, в том числе и КПП, имеет несколько различных конструкций, обладающих различными плюсами и минусами. Рассмотрим, чем МКПП отличается от других типов КПП:

• Главным плюсом использования МКПП является её цена. Большинство бюджетных автомобилей комплектуются именно механикой. Конечно, не стоит ожидать того, что на «бюджетник» вам установят шестиступенчатые МКПП или новейшую механику с семью ступенями (такие коробки иногда ошибочно называют коробками седьмого поколения);
• Если сравнивать МКПП с гидромеханикой, то МКПП будет намного легче по весу и обладать более высоким КПД;
• МКПП не требует такого охлаждения, как АКПП;
• Простота и надёжность конструкции (даже в варианте с МКПП для автомобилей с передним приводом);
• Автомобили с МКПП более экономичны, чем с АКПП (это не относится к новейшим моделям АКПП, которые могут быть экономичнее «механики»);
• Ремонт автомобиля с МКПП не вызывает сложностей и может быть произведён самостоятельно;
• МКПП больше подходит для спортивных автомобилей, позволяя применять техники экстремального вождения, контролируемого заноса и так далее;
• Автомобиль, оборудованный МКПП можно завести толканием, а если не получится, то отбуксировать на любое нужное расстояние.

Недостатки МКПП заключаются в следующем:

• Переключение передач занимает больше времени, чем при использовании АКПП, так как происходит разобщение двигателя и трансмиссии в момент переключения;
• Для плавного переключения передач необходимы навыки вождения с таким типом КПП;
• Сцепление часто выходит из строя и нуждается в замене;
• При езде на автомобиле с МКПП водитель больше устаёт, так как вынужден постоянно переключать передачи. Особенно эта проблема актуальна в больших городах.

Постепенно мировая автомобильная промышленность сокращает количество автомобилей с МКПП, особенно для рынков стран с высоким уровнем жизни.

Техническое обслуживание МКПП

ТО для МКПП заключается, как правило, в проверке уровня масла в ней. Необходимо следить, нет ли подтёков на картере, стыках и заливных и сливных пробках.

Автомобили, оборудованные бортовым компьютером, могут сигнализировать владельцу о проблемах с узлом МКПП. Каждых сигнал компьютера расшифровывается, после чего принимаются соответствующие меры. Расшифровка может быть в мануале к вашему авто или в специальной программе на ноутбуке, который можно подключить к бортовой системе автомобиля. В большинстве иномарок масло в коробке не меняется, если нет никаких неполадок. Необходимо только изредка проверять его уровень (если нет следов утечек).

МКПП – система достаточно простая и ремонтопригодная. Если вам нужен простой и надёжный автомобиль, то выбирайте машину, оборудованную МКПП.

Классификация КП

Существует несколько параметров, по которым производится классификация всех коробок. Таких признаков шесть. В каждом из них крутящий момент на ведущее колесо подается по собственному принципу и имеет различный способ выбора передачи.

По способу передачи потока мощности

В эту категорию вошли такие КП:

• Механическая КП. В такой модификации отбор мощностей производится зубчатой передачей.
• КП с соосными валами. Вращение передается тоже через зубчатую передачу, только ее элементы выполнены в конической или цилиндрической форме.
• Планетарная. Передача вращения производится через планетарный ряд, шестерни которого расположены в одной плоскости.
• Гидромеханическая. В такой трансмиссии механическая передача (в основном планетарный тип) используется совместно с гидротрансформатором или гидромуфтой.
• Вариаторная. Это разновидность КП, в которых не используется ступенчатая передача. Чаще всего такой механизм работает вместе с гидромуфтой и ременчатым соединением.

По числу основных валов с шестернями

При классификации КП по количеству валов различают:

• С двумя валами и одноступенчатым зацеплением оси. В таких трансмиссиях нет прямой передачи. Чаще всего такие модификации можно встретить в машинах с передним приводом. В некоторых моделях с задним расположением моторов также установлена подобная коробка.
• С тремя валами и двухступенчатым зацеплением оси. В этой категории есть модификации с соосными и несоосными валами. В первом случае имеется прямая передача. В поперечном разрезе она имеет меньшие габариты, а в длину немного большие. Такие коробки используются в заднеприводных авто. Вторая подкатегория не имеет прямой передачи. В основном такая модификация используется в машинах с полным приводом и в тракторах.
• С несколькими валами. В этой категории КП валы могут иметь последовательное или непоследовательное число зацеплений. Такие коробки передач используются в основном в тракторах и станках. Это позволяет увеличить количество передач.
• Без валов. В обычном транспорте такие КП не используются. Среди таких моделей бывают соосные и несоосные варианты. В основном они используются в танках.

Классификация планетарных КП

Планетарные коробки передач делятся по таким параметрам:

Две, три, четыре и более степени свободы, когда все фрикционные элементы отсоединены;

• Тип планетарного ряда, который используется в механизме – эпициклический (основной венец имеет внутреннее или наружное расположение зубьев).

По способу управления

В данной категории имеются такие коробки:

• Ручная. В таких моделях выбор нужной передачи осуществляет водитель. Существует два вида ручных трансмиссий: переключение производится усилиями водителя или через сервопривод. В обоих случаях управление осуществляет человек, только вторая категория КП имеет сервоустройство. Оно получает сигнал от водителя, после чего устанавливает выбранную передачу. В машинах чаще всего используется гидравлический сервопривод.
• Автоматическая. Электронный блок управления определяет несколько факторов (степень нажатия акселератора, нагрузку, поступающую от колес, обороты коленвала и др.) и на основании этого сам определяет, когда включить повышенную или пониженную передачу.
• Робот. Это электромеханичесая коробка. В ней передачи включаются в автоматическом режиме, только ее устройство – как у обычной механики. При работе роботизированной трансмиссии водитель не участвует в переключении передач. Блок управления сам определяет, когда какую передачу включить. При этом переключение происходит практически незаметно.

По числу передач

Данная классификация самая простая. В ней все коробки разделяются по количеству передач, например, четыре, пять шесть и так далее. В эту категорию входят не только ручные, но и автоматические модели.

Типы коробок передач

Самая распространенная классификация – по типу самой коробки:

• Механика. В таких моделях выбор и переключение передач выполняется полностью усилиями водителя. В основном это редуктор с несколькими валами, работа которого осуществляется через шестеренчатую передачу.
• Автомат. Такая трансмиссия работает в автоматическом режиме. Выбор подходящей передачи осуществляется на основании параметров, которые замеряет система управления коробкой.
• Робот является разновидностью механической КП. Конструкция этой модификации практически ничем не отличается от обычной механики: в ней есть сцепление, а передачи включаются через подсоединение соответствующей шестерни на ведомом валу. Только управление выбором передач управляет компьютер, а не водитель. Достоинство такой трансмиссии – максимально плавное переключение.

Немного о синхронизаторе МКПП

Синхронизатор служит для безударного включения передач за счет выравнивания угловых скоростей вала и шестерни. Конструктивно синхронизатор состоит из муфты, двух блокировочных колец, трех сухарей и двух проволочных колец.

В процессе включения передачи вилка передвигает муфту к нужной шестерне, куда вначале перемещается блокировочное кольцо. Возникающая сила трения за счет разности угловых скоростей элементов поворачивает блокировочное кольцо до упора. Дальнейшее движение муфты синхронизатора и зацепление происходит только после выравнивания угловых скоростей.

Преимущества и недостатки МКПП

Для наглядности положительные и отрицательные стороны механической коробки передач представим в виде сравнительной таблицы.

ПреимуществаНедостатки

Стоимость и масса коробки ниже в сравнении с другими типами КПП	Меньший уровень комфорта для водителя в сравнении с другими КПП
Высокие динамика разгона, топливная экономичность и КПД	Утомляющий для водителя процесс переключения передач
Высокая надежность за счет простоты конструкции	Необходимость периодической замены сцепления
Простое и недорогое обслуживание	Более низкая плавность хода автомобиля в сравнении с другими типами КПП
Возможность более эффективного движения по бездорожью
Возможность буксировки автомобиля

Коробки передач с конструктивной спецификой

Помимо известных трансмиссий в транспортных средствах также могут применяться и уникальные модификации. Такие типы коробок имеют специфическую конструкцию, а вместе с ней и свой принцип работы.

Безвальная КП

Трансмиссии, в которых не используются валы с набранным комплектом шестерен, называются безвальными. В своей конструкции они имеют несколько рядов шестерен, расположенных в двух параллельных осях. Соединение шестерен осуществляется благодаря блокировке муфт.

Шестерни расположены на двух валах. Две из них закреплены намертво: на ведущем она установлена в первом ряду, а на ведомом – в последнем. Промежуточные шестерни, расположенные на них, могут играть роль ведущей или же ведомой в зависимости от сформированного передаточного числа.

Такая модификация позволяет увеличить передаточное отношение в обоих направлениях. Еще одно достоинство подобной трансмиссии – увеличенный силовой диапазон коробки. Одним из самых серьезных недостатков является обязательное наличие вспомогательной автоматической системы, с помощью которой осуществляется переключение скоростей.

Несинхронизированная КП

К еще одной разновидности специфических коробок относится несинхронизированная или та, в конструкции которой не предусмотрено наличие синхронизаторов. Это может быть тип с постоянным зацеплением шестерен или со скользящими шестернями.

Чтобы переключить передачу в такой коробке, водитель должен обладать определенным навыком. Он должен уметь самостоятельно синхронизировать вращение шестерен и муфт, определяя время перехода от передачи к передаче, а также выравнивая скорость вращения коленвала акселератором. Профессионалы называют эту процедуру перегазовкой или двойным выжимом сцепления.

Для выполнения плавного переключения водитель должен иметь опыт в управлении такими механизмами. Подобный тип трансмиссии устанавливается в американских тягачах, мотоциклах, иногда в тракторах и спортивных автомобилях. В современных несинхронизированных трансмиссиях можно не использовать сцепление.

Кулачковая КП

Кулачковые коробки это разновидность несинхронизированной модели. Отличием является форма зацепляемых зубьев. Для повышения кпд коробки передач используется прямоугольная форма или кулачковый профиль зубьев.

Такие коробки очень шумные, поэтому в легковом транспорте используются в основном на гоночных авто. Во время соревнований на этот фактор не обращается внимание, но в обычном автомобиле такая трансмиссия не даст возможности получить наслаждение от поездки.

Секвентальная КП

Под секвентальной коробкой подразумевается тип трансмиссии, в котором переход на пониженную или повышенную передачу осуществляется исключительно на одну ступень. Для этого используется ручка или ножной переключатель (на мотоциклах), который позволяет переместить шестерню в корзине исключительно на одну позицию за одно нажатие.

Похожий принцип работы имеет автоматическая коробка типа Типтроник, но она лишь имитирует действие данной трансмиссии. Классическая секвентальная коробка устанавливается в болидах F-1. Переключение скорости в них осуществляется при помощи подрулевых лепестков.

Преселективная КП

В классическом исполнении преселективная КП требовала предварительного выбора следующей передачи до того, как коробка на нее переключится. Часто это выглядело так. Во время движения авто водитель выставлял на селекторе следующую передачу. Механизм подготавливался к переключению, но выполнял это по команде, например, после нажатия на сцепление.

Как пользоваться механической коробкой передач

Езда на машинах с механической КПП и грамотное управление таким транспортом имеет специфические особенности, знание которых необходимо любому водителю.

Как заводить машину на механике

Правильный запуск двигателя на механике положительно влияет на ресурс его работы и обеспечивает безопасность окружающим машинам и людям. Для избегания создания помех периодически необходимо быстро отъехать.

Последовательность действий при запуске машины:

• выжать педаль сцепления до упора и передвинуть рычаг КПП в положение нейтральной передачи, если есть сомнения правильно ли выбрана скорость необходимо пошевелить рукоятку рычага в стороны, при нахождении рукоятки КПП в нейтральном положении рычаг свободно ходит вправо и влево;
• при переводе автомобиля на нейтральную ступень необходимо зафиксировать транспорт во избегании неконтролируемого движения, для этого машина ставится на ручной тормоз или выжимается педаль тормоза;
• при выжатом сцеплении и удерживании машины тормозом необходимо повернуть ключ зажигания, при этом должны загореться значки на панели приборов, как только потухнут почти все значки следует дальше повернуть ключ и после запуска двигателя отпустить ключ.

Опытные водители и механики советуют:

• крутить стартером, то есть запускать двигатель не более 10 секунд для избегания поломок, если автомобиль не завелся — поворачивается ключ назад и через минуту заново повторяется процедура запуска двигателя;
• при запуске в минусовую температуру необходимо несколько минут прогревать машину с выжатой педалью сцепления для снижения нагрузки на двигатель и трансмиссию в связи с загустеванием масла от мороза.

Как переключать скорости

Схема переключения скоростей на МКПП чаще всего находится на внешней части рукоятки рычага.

Процесс переключения скоростей состоит из нескольких этапов:

• левой ногой выжать педаль сцепления до упора;
• правой рукой передвинуть рычаг в необходимое положение;
• аккуратно отпустить педаль сцепления и потихоньку нажать педаль акселератора.

Рекомендации матерых водителей для продления ресурса МКПП:

• езда на прямой передаче (на большинстве коробок четвертая) весома снизит расход топлива;
• выбор задней скорости производится только после полного прекращения движения транспортного средства;
• педаль необходимо нажимать быстро и до упора, а отпускать следует аккуратным выверенным движением, избегая рывков;
• на дороге с недостаточным сцеплением с поверхностью (лед, глина, мокрые поверхности) передвижение на нейтральной ступени или с выжатой педалью сцепления противопоказано;
• при совершении поворота не рекомендуется выжимать сцепление, даже для переключения скорости;
• при свободном передвижении на дороге возможно эффективно тормозить двигателем постепенно понижая ступени.

Масло

Регулярная проверка уровня рабочей жидкости и замена ее согласно указаниям производителя продлят период эксплуатации механической КПП.

В большинстве механических трансмиссий замена рабочей жидкости осуществляется с интервалом в 50-60 тысяч километров в связи с накоплением побочных продуктов работы и снижения свойств масел.

В коробку заливается специальная трансмиссионная жидкость, предназначенная для МКПП, марка и остальные показатели выбираются согласно требованиям производителя, указанным в сервисной книжке и инструкции по эксплуатации. Применение неподходящего масла может привести к повышенному износу или поломке.

Большинство МКПП имеют щуп для проверки уровня и сливную пробку, что позволяет самостоятельно и без особых усилий заменить трансмиссионную жидкость.

Основные неисправности МКП, их признаки

Механические коробки надежные, но время, неверный выбор жидкости для трансмиссии, использование не оригинальных деталей при ремонте, агрессивная езда, нерегулярное или непрофессиональное техобслуживание, некорректная работа делают свое.

Основные неисправности МКП, их признаки:

1. наличие посторонних шумов;
2. затруднения при включении скоростей;
3. самопроизвольное выключение скоростей;
4. вытекание жидкости из трансмиссии;
5. невозможность включить одну или все передачи.

Если посторонний шум слышен на нейтрали, в первую очередь проводится проверка уровня жидкости в трансмиссии, степень износа подшипников на первичном валу.

Если коробка шумит при выборе скорости, это свидетельствует о том, что:

• износ синхронизаторов слишком большой;
• ослабли крепления коробки;
• чрезмерно изношенны шестерни;
• недостаточно выжато сцепление.

Если скорости включаются с усилием, существует вероятность, что:

• износились шестерни, синхронизаторы;
• неисправно (износилось) устройство включения;
• неисправны тяги;
• ослабли крепления.

При самопроизвольном выключении скоростей:

• ослабли крепления коробки;
• вышли из строя подушки мотора;
• застряли тяги, управляющие приводом;
• чрезмерно изношены шестерни, вилки переключения, подшипники валов.

Для самостоятельного проведения диагностики нужно демонтировать и разобрать коробку. Чаще всего она выходит из строя из-за чрезмерного износа деталей. Единственное исключение — выход из строя привода. Если знать, из чего он состоит, можно визуально определить и заменить неисправную деталь.

Что бы снять и разобрать коробку нужно:

1. приподнять авто домкратом (подвесить);
2. отсоединить провода, систему управления;
3. слить из КПП масло;
4. отсоединить карданный вал (при заднем приводе);
5. отсоединить полуоси, несколько деталей подвески (при переднем приводе);
6. выкрутить болты крепления коробки, опорных подушек;
7. снять КП;
8. разобрать;
9. проверить состояние шестерен, подшипников, шлицевых соединений, муфт.

После замены изношенных деталей коробка устанавливается на место, в трансмиссию заливается масло.

Не каждый водитель хочет и умеет делать эту работу. Если нет опыта или авто на гарантии, лучше обратиться в сервис. Там работают квалифицированные, опытные специалисты, использующие для диагностики специальное оборудование, для ремонта оригинальные детали.

Опытные водители не сомневаются в преимуществах механики, главным считается экономия топлива. Чтобы механическая коробка передач служила дольше, скорости нужно переключать плавно, зимой не оставлять авто с включенной передачей, регулярно осматривать трансмиссию на протечку масла, проверять его уровень, своевременно доливать. При любой поломке лучше всего обращаться в специализированный сервис. Это позволит в полной мере пользоваться достоинствами механики, в том числе возможностью выбирать стиль и скорость вождения.

Схемы переключений

Есть довольно много разных схем переключения передач. Ниже некоторые из них.

Что показывает практика

Как работают муфты синхронизаторы

В схемы современных механических коробок передач включены синхронизаторы. Эти устройства необходимы для взаимного сглаживания скорости вращения шестеренок и обеспечения плавного перехода на другую скорость. Такие муфты не используются в трансмиссиях с увеличенным количеством передач – коробки с количеством уровней, доходящим до 18 шт., характерны для машин спецназначения. В спортивных моделях авто синхронизаторы также отсутствуют.

Порядок работы синхронизатора:

1. Подача муфты к соответствующей шестерне при включении передачи.
2. Направление потока мощности на блокировочное кольцо.
3. Взаимодействие поверхностей шестерни и муфты конической формы за счет сил трения.
4. Поворот кольца блокировки до упора.
5. Установка зубьев кольца в соответствии с муфтой (чтобы предотвратить взаимное перемещение).
6. Зацепление зубцов синхронизирующей муфты с зубчатым колесом (блокировка шестерни).

Описанный процесс происходит в течение долей секунды.

Автоматические КПП

Подбор оптимального передаточного числа осуществляется не водителем, а автоматически — посредством модуля управления. Именно посредством электроники (модуля управления) легко контролировать скорость движения транспортного средства.
Наиболее популярны гидравлические “автоматы”. Крутящий момент у них передаётся с помощью турбин через рабочую жидкость.
Несмотря на то, что для машины с “автоматом” нужно больше топлива, чем с механикой и даже больше времени на разгон, всё чаще водители предпочитают именно “автоматы”. Ведь с ними гораздо удобней, чем с “механикой”.
Тем более, что современные АКПП адаптивны и могут беспрепятственно подстраиваться под абсолютно разные стили вождения. В том числе, спортивный.

Роботизированные вариаторы

Роботизированные (автоматизированные, полуавтоматические) КПП как агрегаты – это промежуточные вариант между “механикой” и “автоматом”.
Переключение может быть и ручным, и автоматическим, а вот управление устройством осуществляется посредством переключателя, джойстика.

Полностью вручную (при любом режиме) нужно только нажимать рычаг переключателя. А вот дальше при выборе автоматического режима работа будет возложена на робота. В том числе, автоматически согласуются частота вращения звеньев и оборотов ДВС.

Вариатор

Отдельно можно выделить вариатор. Это изменяющаяся трансмиссия или бесступенчатая КПП. Изменение передаточного числа производится в заданном диапазоне.
Вариаторы позволяют достигнуть наивысшую топливную экономичность, ведь нагрузки в таких решениях идеально согласованы с оборотами коленвала.

Есть вариаторы, которые по своему устройству ближе к МКПП (с центробежным сцеплением), есть решения, которые ближе к АКПП (такое устройство включает гидротрансформатор).
Но, увы, любая конструкция не позволяет создать очень мощный вариатор. Поэтому на практике поставить вариатор получается только на легковые автомобили, всевозможную мототехнику (очень популярный вариант для скутеров), но не на большегрузный коммерческий транспорт (автобусы, грузовики), т.е. транспортные средства, которые как раз и “съедают” больше всего топлива.
Исключение составляют только лёгкая коммунальная, сельскохозяйственная техника.

Как работает механическая коробка передач?

Механическая коробка передач сегодня используется во многих автомобилях, в том числе отечественного производства. Она славится долговечностью, простым управлением и отличной способностью к ремонту. В «народе» она получила название «ручного» переключения передач. Рассмотрим устройство коробки передач автомобиля, поскольку эта тема для большинства водителей остается сложной. Кроме этого, приведем рекомендации по ее использованию, а также выделим основные плюсы и минусы данного агрегата.

МКПП — это?

Механическими КП оснащены большинство моделей машин отечественного автопрома. Чтобы правильно управлять машиной, необходимо изучить не только принцип работы МКПП, но и из каких деталей состоит система.

Схема функционирования и узлы кардинально отличаются от автоматической трансмиссии. Ее главная составляющая — передаточный механизм зубчатого вида. Ведущей функцией коробки является изменение передаточного числа для передачи вращающего момента на колеса.

АКПП в свое время была создана на основе механической. Сейчас МКПП по числу ступеней выделяют 4-х, 5-ти и 6-ти ступенчатые. Самыми востребованными остаются пятиступенчатые, в то время как четырехступенчатые встречаются лишь на очень старых автомобилях.

Помимо этого, механическая коробка подразделяется на типы по «количеству валов». Она может быть двухвальной или трехвальной. Первый вид ставят на переднеприводных «легковушках». Второй тип — практически на все виды авто, в том числе заднеприводные и грузовые.

Устройство коробки передач представляет собой конструкцию, состоящую из множества элементов. К ним относят корпусы, несколько видов валов, шестеренки, рычаг переключения и синхронизаторы. Каждая деталь играет определенную роль.

Кроме того, устройство МКПП включает в себя еще несколько важных элементов. Самым главным считается сцепление. При переключении скоростей оно выполняет разъединение коробки с двигателем. Когда педаль нажата, двигатель и колеса работают отдельно.

Сцепление представляет собой два диска. Первый соединяется с мотором, а второй с колесами. Когда водитель отпускает педаль, диски прижимаются, и начинается их одновременное вращение. Что касается шестерни и валов, то здесь все немного проще. Оси валов сами по себе параллельны, на них находятся шестерни. Предназначение шестеренок — изменять частоту оборотов между валами. Переключение на повышенную (пониженную) передачу происходит благодаря замене размеров шестеренок.

Переключать передачи во время езды без сцепления невозможно. Разные МКПП оснащены двумя или тремя валами. Рассмотрим каждый тип отдельно.

Достоинства и недостатки МКПП

Любая система, в том числе и КПП, имеет несколько различных конструкций, обладающих различными плюсами и минусами. Рассмотрим, чем МКПП отличается от других типов КПП:

• Главным плюсом использования МКПП является её цена. Большинство бюджетных автомобилей комплектуются именно механикой. Конечно, не стоит ожидать того, что на «бюджетник» вам установят шестиступенчатые МКПП или новейшую механику с семью ступенями (такие коробки иногда ошибочно называют коробками седьмого поколения);
• Если сравнивать МКПП с гидромеханикой, то МКПП будет намного легче по весу и обладать более высоким КПД;
• МКПП не требует такого охлаждения, как АКПП;
• Простота и надёжность конструкции (даже в варианте с МКПП для автомобилей с передним приводом);
• Автомобили с МКПП более экономичны, чем с АКПП (это не относится к новейшим моделям АКПП, которые могут быть экономичнее «механики»);
• Ремонт автомобиля с МКПП не вызывает сложностей и может быть произведён самостоятельно;
• МКПП больше подходит для спортивных автомобилей, позволяя применять техники экстремального вождения, контролируемого заноса и так далее;
• Автомобиль, оборудованный МКПП можно завести толканием, а если не получится, то отбуксировать на любое нужное расстояние.

Недостатки МКПП заключаются в следующем:

• Переключение передач занимает больше времени, чем при использовании АКПП, так как происходит разобщение двигателя и трансмиссии в момент переключения;
• Для плавного переключения передач необходимы навыки вождения с таким типом КПП;
• Сцепление часто выходит из строя и нуждается в замене;
• При езде на автомобиле с МКПП водитель больше устаёт, так как вынужден постоянно переключать передачи. Особенно эта проблема актуальна в больших городах.

Постепенно мировая автомобильная промышленность сокращает количество автомобилей с МКПП, особенно для рынков стран с высоким уровнем жизни.

Признаки неисправностей

Зная устройство МКПП, водитель сможет диагностировать неполадки самостоятельно. Признаками неисправностей являются посторонние шумы, стуки и звуки. К ним также относят наличие масляных подтеков и трещины кузова.

Во время езды водитель может заметить, что коробка передач переключается трудно, с небольшими «провалами». Все это говорит о том, что водитель пренебрегает техобслуживанием, либо о том, что детали максимально изношены и требуют замены.

Рассмотрим самые популярные виды неисправностей «механики»:

Возникновение шума в момент, когда авто стоит на «нейтралке». Неприятные скрипы появляются, как правило, из-за низкого уровня жидкости или его отсутствия в КП. Также возможно залито некачественное трансмиссионное масло. Оставшийся скрежет после проверки уровня масла говорит о том, что произошел износ деталей.

Во время работы двигателя слышится сильный скрежет независимо от того, какая передача стоит. Проблема, скорее всего, заключается в том же — износе деталей. В этой ситуации нужно направить машину на технический осмотр. Иногда водителям «диагностируют» несоосность двигателя со сцеплением.

Уровень шума усиливается на какой-либо одной передаче. Если это не износ, значит, причина кроется в поломке зубьев синхронизатора.

При переключении передач чувствуются «торможение». Возможно, дело в поломке синхронизатора. Однако перед тем, как начать разбираться с этим, нужно осмотреть тросик привода, корзину, диск сцепления и рычаг.

Самой распространенной поломкой «механики» является подтекание масла. Эта проблема кроется в износе уплотнителей, неправильном прилегании поддона или засорении дыхательного клапана.

Минимизировать поломки механической КП можно. Во-первых, стоит почаще проводить техосмотр, и не игнорировать любые звуки и хрусты. Во-вторых, при обнаружении неполадок сразу переходить к устранению. Любые поломки опасны для жизни водителя.

Ремонт КПП ВАЗ 2107

Самостоятельный ремонт коробки — задача, с которой под силу справиться только опытному владельцу авто, привыкшему своими силами обслуживать и ремонтировать машину.

Снимаем коробку

Ремонт коробки может быть проведён только после её демонтажа с машины, поэтому придётся загнать «семёрку» на эстакаду или смотровую яму и приступить к работе.

Для работы лучше заранее подготовить:

• две отвёртки с тонким плоским лезвием;
• пинцет;
• отвёртку с крестообразным лезвием;
• торцевой ключ на 10;
• торцевой ключ на 19.

ВАЖНО! Демонтаж коробки необходимо проводить только после слива масла

Процедура снятия КПП проходит по следующему регламенту:

1. После того как машина была установлена на яму, нужно отсоединить провод от клеммы «минус» на аккумуляторной батарее, после чего слить масло из коробки.
2. Снять панель радиоприёмника.
3. Нажать на рычаг, вставить плоскую отвёртку в отверстие запорной втулки коробки, вывести втулку наружу.
4. Снять стержень с рычага.
5. Взять пинцет и извлечь из рычага упругую резиновую вставку демпфера.
6. Двумя плоскими отвёртками разжать лепестки вставки демпфера и вывести их из рычага.
7. Снять с рычага демпфер и все его втулки.
8. Далее пододвинуть обивочный коврик на полу машины.
9. Взять крестовую отвёртку и вывернуть четыре самореза на крышке коробки.
10. Снять с рычага крышку коробки.
11. Снять приёмную трубу глушителя.
12. Отсоединить блок со сцеплением крестовой отвёрткой.
13. Снять шлейф проводов.
14. Снять карданную передачу.
15. Отсоединить гибкий вал от прибора скорости.
16. Взять торцевой ключ на 10 и отвернуть два болта крепления боковой крышки коробки.
17. Под коробку необходимо установить прочную устойчивую опору.
18. Взять торцевой ключ на 19 и отвернуть четыре болтовых соединения крепления картера к блоку цилиндров.
19. Вставить плоскую отвёртку в щель между картером и блоком и отжать ею оба прибора.
20. Демонтаж КПП на ВАЗ 2107 завершён.

Подробнее о снятии КПП на ВАЗ 2107: https://bumper.guru/klassicheskie-modeli-vaz/kpp/kak-snyat-korobku-na-vaz-2107.html

Видео: инструкция демонтажных работ

Как разобрать КПП

Снятую коробку необходимо установить на ровное и чистое место. Для разборки устройства на запчасти потребуются следующие инструменты:

• клеевой состав;
• ударная отвёртка;
• трёхзахватный съёмник подшипников (возможно, понадобятся и тиски);
• новые сальники;
• полный набор прокладок;
• динамометрический ключ.

Важно соблюдать правила и очердёность работы, чтобы грамотно провести процедуру разборки

Процедура разборки коробки относится к одним из самых сложных процедур при работе на ВАЗ 2107. Конструкция КПП имеет множество мелких деталей, невнимательное отношение к любой из них может привести к плачевным результатам. Поэтому рекомендуется самостоятельно разбирать коробку и производить замену износившихся элементов только при наличии большого практического опыта в этой сфере.

Видео: инструкция по разборке механической коробки

Меняем подшипники

Все три вала в КПП вращаются благодаря устройству подшипников. Однако опытные водители знают, что именно подшипники и приносят основной ворох проблем, так как в процессе эксплуатации рано или поздно начинают течь, стучать или вырабатывать свой ресурс.

Видео: как визуально определить износ подшипников на валах

В коробке переключения передач ВАЗ 2107 стоят подшипники разных размеров, однако ни один из них не предусматривает процедуру ремонта и восстановления. Поэтому при ремонте необходимо будет выбивать валы с подшипников и устанавливать новые шарнирные устройства.

Видео: инструкция по замене подшипников первичного и вторичного валов

Как пользоваться МКПП?

Знать устройство механических коробок передач должен каждый водитель, иначе он не научится правильно пользоваться ею. Новичкам бывает сложно разобраться в принципе работы КП. Приведем пошаговую инструкцию, помогающую научиться езде на «механике».

Старт

Когда новичок впервые садится за руль механики, ему нужно понимать, что его действия должны быть последовательными. Пристегнув ремень, водителю стоит настроить сиденье, заняв комфортное положение для нажимания педалей.

Рычаг переключают в нейтральный режим. С этого положения получится двигаться в любую сторону. Чтобы машина поехала, нужно надавить сцепление, включив скорость, отпустить его и одновременно нажать на газ. Делать этого следует плавно, иначе двигатель заглохнет. Если на улице мороз, эксперты советуют стартовать со второй передачи. Это поможет избежать пробуксовки.

Чтобы езда на автомобиле доставляла удовольствие, нужно понимать, как правильно управлять им.

Верное нажатие педалей обеспечивает плавную динамику коробки, продлевает ее срок службы, снижает затраты топлива. Главное — пристально следить за тахометром. Если он показывает 2,5-3,5 тыс км., то переключать скоростной режим не требуется. Если показатели выше, то следует сразу переключиться, снизив нагрузку на двигатель.

Во время разгона автомобиля водителю следует переключать скорости поэтапно, от первой до последней. Чтобы не допустить поломки валов коробки, необходимо выжимать сцепление до упора.

Механическая коробка может помочь водителю в случае, когда не работают тормоза. Он сможет затормозить двигателем. При этом не нужно повышать обороты. Когда скорость снизится, машина остановится.

Снижение скорости, торможение

Чтобы снизить скорость, водителю нужно переключиться на низкую передачу. Если скорость для заданной передачи будет слишком низкая, машина начнет дребезжать. Для снижения скорости советуем надавить на сцепление, отпустить педаль газа и сразу переключить скорость. После этого нужно отпустить сцепление и нажать на газ одновременно с этим.

Чтобы остановить транспорт, нужно нажать педаль тормоза. Как только авто будет ехать при скорости 15 км/час, он начнет слегка дребезжать. В это время следует надавить на сцепление, поставить рычаг на «нейтралку» и завершить все нажатием тормоза. Останавливаться разрешено на любой скорости. Главное, нажать сцепление, тормоз и переключиться на нейтральный режим. Для того чтобы улучшить навыки вождения на автомобиле с механической коробкой передач, рекомендуем воспользоваться услугами автоинструктора МКПП.

Устройство и работа механической коробки передач

КПП (коробками переключения передач) называют механизмы, отсоединяющее трансмиссию от двигателя, изменяющие скорость транспортного средства. Исключение составляет МКП (механическая коробка передач) в виде многоступенчатого редуктора, которая лишь меняет скорость (двигатель отсоединяется сцеплением). Обычно это узел в отдельном корпусе, содержащий механизм, передающий выбранную водителем мощность. МКПП (механическая коробка переключения передач) может имеет несколько ступеней, всегда переключается вручную.

Как работает 2-хвальная КП

Двухвальная коробка считается одной из самых востребованных типов МКПП. Принцип работы коробки передач заключается в том, что на ведущий вал идет передача крутящего момента через муфту от мотора. Частично шестерни закреплены на валах, а частично свободно вращаются. Их количество зависит от типа конструкции.

Кроме того, валы оснащены синхронизаторами. Шестерни, расположенные около синхронизаторов, всегда вращаются. Остальные — зафиксированы. На ведомом валу зафиксирована шестерня главной передачи. Вместе с дифференциалом она перенаправляет крутящий момент от вторичного вала к колесам. Дифференциал, в свою очередь, осуществляет колесное вращение с разными угловыми скоростями.

Двухвальная коробка имеет механизм выбора передач, который находится в корпусе. Его составляющими являются штоки и вилки. Они выполняют работу по перемещению муфты синхронизатора. Принцип функционирования двухвальной коробки схож с трехвальной. Главной отличительной «чертой» является специфика работы механизма, отвечающего за переключение ступеней.

Устройство двухвальной коробки

Работа МКПП, оснащённой двухвальной коробкой, проходит по тому же принципу, что и трёхвальной. Единственным отличием является схема расположения шестерёнок. Вместо одной на ведущей оси, тут расположен целый блок из шестерен. Промежуточный вал отсутствует, зато два оставшихся вала идут параллельно друг к другу.

В целом, двухвальная система отличается большим коэффициентом полезного действия, но передаточное число на таких системах довольно низкое. Именно по этой причине двухвальные КПП устанавливаются лишь на легковые автомобили. Для грузовиков величина передаточного числа должна быть выше.

Как работает 3-хвальная КП

Принцип работы механической коробки передач (трехвальной) состоит в зубчатом взаимодействии шестеренок. Они «окутаны» жидкостью, находящейся в корпусе. Конструкция МКПП включает в себя разные элементы, среди которых, помимо картера, присутствуют валы, синхронизаторы и шестерни. Вращение валов обеспечивается подшипниками. При этом все валы оснащены шестеренками с зубьями.

Корзина сцепления позволяет ведущему валу примкнуть к двигателю. В это время промежуточный вал перенаправляет крутящий момент вторичному. На первичном валу находится шестерня, раскручивающая промежуточный вал с набором шестеренок. Ведомый вал обладает собственным набором, шестерни которого перемещаются по шлицам.

Муфты синхронизатора расположены между шестернями вторичного вала. Синхронизаторы находятся на них, они перемещаются по шлицам. Современные коробки имеют муфты на всех ступенях.

Переключение ступеней происходит с помощью устройства, расположенного на корпусе. Конструкция представляет собой рукоятку с ползунами с вилками. Механизм блокировки помогает предотвратить синхронный выбор. Вращающий момент не отдается на колеса на «нейтральной» ступени.

Как только рукоять управления меняет положение, то вилка смещает муфту синхронизатора. Зубчатая область синхронизатора вступает во взаимодействие с зубчатым ореолом шестерни. На вторичном валу создается блокировка. В этот момент происходит отдача вращающего момента на колеса с передаточным числом.

Автомобиль перемещается назад при задействовании определенной ступени. Промежуточная шестерня заднего хода помогает сменить направление. Несмотря на то, что трехвальные коробки достаточно тяжелые, они имеют одно важное преимущество. Они дают больший КПД по сравнению с двухвальными. Именно поэтому их устанавливают практически на любые грузовые авто и «легковушки».

Назначение и устройство

КПП предназначена для нескольких задач:

• изменения крутящего момента,
• изменения скорости,
• коррекции направления движения автомобиля,
• разъединения ДВС и трансмиссии и, напротив, их соединения (такая потребность актуальна при переключении передач, необходимости получения малых «ползучих» скоростей, кратковременной остановки транспортного средства),
• блокировки гидротрансформатора (функция ценна для уменьшения потери полезной энергии «автомата» при передаче крутящего момента в ситуации, когда выравниваются обороты ведомой и ведущей турбин).

При этом одни КПП способны решать все эти задачи, а другие, как например, механическая, только базовые – изменение крутящего момента и скорости. Схема устройства зависит от вида КПП.
В корпусе устройства коробки передач с “механикой” объединены валы (2, 3 или более), синхронизатор, шестерни, рычаг для переключения скоростей, проволочные кольца, подшипники, сальники.

Устройство АКПП (КПП с “автоматикой”) представляет собой узел, в который входят гидротрансформатор, планетарный ряд, фрикционы, тормозная лента, узел управления (насос + маслосборник + клапанная коробка).

В основе роботизированных коробок могут лежать как решения механического типа с электрической либо гидравлической системой управления сцеплением и передачами, так и автоматические коробки, оборудованные электрогидравлическим приводом сцепления.

На сцеплении, шестернях, валах и синхронизаторах остановимся более подробно.

Сцепление

Предназначено для передачи крутящего момента от маховика коленвала ДВС к первичному валу коробки передач.
Именно благодаря наличию сцепления двигатель на короткий промежуток времени можно аккуратно отсоединить от трансмиссии, а трансмиссию защитить от перегрузок.

Стандартная муфта сцепления большинства транспортных средств с механической коробкой включает маховик, нажимной диск, ведомый диск, выжимной подшипник, привод, вилку и выключатель сцепления.

Один двигатель соединен с колёсами, другой — с ДВС. В момент, когда водитель отпускает педаль, диски прижимаются друг к другу и начинают совместное вращение.

Именно о классическом сцеплении как таковом чаще говорят при использовании механической коробки передач, а при езде с ДВС на АККП говорят о совмещенном решении сцепления и гидротрансформатора. Его непосредственная функция аналогична сцеплению. Но водителю не нужно совершать никаких рутинных действий и выжимать сцепление вручную. За него все будет делать сама КПП.

Что касается роботизированных решений типа DSG (с мехатроникой), то они располагают двумя сцеплениями. Наличие двух сцеплений ценно для повышения мощности транспортного средства, и при этом минимизации пробуксовок, оптимизации расхода топлива.

Ведь физически в момент переключения обороты двигателя при использовании двух сцеплений способны остаются на прежнем уровне.

На картинке ниже вы видите “поведение” сцепления в роботизированной коробке DSG в момент после переключения на вторую передачу.

Шестерни и валы

Шестерни и валы – главные «управляющие» крутящим моментом. Именно шестерни и валы помогают изменять передаточное отношение. Неотъемлемые элементы устройства всех механических КПП и некоторых АКПП (например, Honda).
Устройство механической коробки передач чаще всего сконструировано так, что оси валов находятся в параллельной плоскости. Сверху монтированы шестерни.

Первичный или ведущий вал (ведвал) посредством корзины сцепления присоединен к маховику. Выступы способствуют продвижению второго диска сцепления и направления крутящего момента на промежуточный вал посредством шестерни.

Конец вторичного вала примыкает к подшипнику на хвостовике ведущего. Так как нет фиксированной связи, валы независимы, и нет препятствий для того, чтобы они вращались в разные стороны. Нет препятствий и для варьирования скоростей.

Устройство автоматической коробки передач вместо шестерён и валов предполагает планетарный редуктор. Вращаются шестерни и валы всегда как единое целое. Но конструктивно это могут быть как разные детали, так и неразборный узел.

Синхронизаторы

Синхронизаторы – неотъемлемый элемент КПП с шестернями – кроме решений со скользящими шестернями. Физически работа синхронизаторов обязана силе трения.
Функция синхронизаторов – выравнивание частоты вращения шестерен и валов, благодаря чему создаются все условия для плавного переключения скоростей. Благодаря синхронизаторам КПП меньше изнашивается и меньше шумит.

Синхронизаторы активно присутствуют у МКП и роботизированных КПП. У автомобилей с планетарными АКП альтернатива синхронизаторам – фрикционные управляющие элементы. Синхронизаторы состоят из муфты, блокировочных колец, стопорного кольца, пружины, шестерён.

Как работает стандартный синхронизатор?

• Муфта подается в сторону шестерни.
• Блокировочное кольцо муфты принимает на себя усилие.
• Поверхности зубьев начинают взаимодействовать.
• Блокировочное приобретает положение “на упор”.
• Зубья муфты оказываются напротив зубьев блокировочного кольца.
• Муфта оказывается в зацеплении с венцом на шестерне.
• Муфта и шестерня блокируется.

Казалось бы шагов достаточно много, но все это происходит за доли секунд – в момент включения водителем передачи.

Принцип работы механических коробок переключения передач

КПП с “механикой” во время работы задействуют различные комбинации зубчатых колес.

Принцип работы МКПП базируется на создании соединений между первичным и вторичным валом. Благодаря использованию шестерен с разным количеством зубьев трансмиссия подстраивается под условия на дороге, цели водителя.

При возрастании скорости вращения выходного вала МКПП по отношению к скорости вращения входного величина крутящего момента от ДВС к колёсной базе уменьшается.

При уменьшении скорости вращения выходного вала МКПП по отношению к скорости вращения входного вала величина крутящего момента, от двигателя к ведущим колесам, наоборот увеличивается.

КПП различны по количеству ступеней. Каждая ступень имеет свое передаточное число. Оно представляет собой отношение зубьев количества зубьев ведомой шестерни по отношению к числу зубьев ведущей шестерни.

У пониженной передачи – наибольшее передаточное число, а у повышенной передачи, наоборот, наименьшее передаточное число.Чем ниже передаточные числа, тем быстрее транспортное средство способно разогнаться.

При изменении передаточных чисел и скорости транспортного средства для кратковременного отключения коробки передач применяется сцепление.

В зависимости от конструкции КПП при этом могут быть двухвальные и трехвальные. И устройство, и процесс работы агрегатов несколько отличается.

2-х-вальная коробка передач: устройство и принцип работы

Двухвальные решения очень популярны на переднеприводных авто. Конструкция включает следующие элементы:

• картер – несущий элемент, корпус. К нему крепятся все остальные детали устройства. Он же защищает агрегат от внешнего воздействия, а человека – от вращающихся деталей, а также выполняет функцию хранилища для масла.
• валы – первичный и вторичный,
• шестерни (в блоках), часть крепится к ведущему, часть к ведомому валу,
• шлиц (соединяет ПВ и сцепление),
• синхронизаторы.

Важно!
Главная передача и дифференциал также находятся внутри картера, но механизм переключения передач вынесен за его пределы.

Рычаг переключения – в нейтральном положении: шестерни прокручиваются, крутящий момент от ДВС не передается к колёсам.

Рычаг перемещен – муфта синхронизатора также изменяет положение. Уравниваются угловые скорости соответствующего вала и шестерни. Крутящий момент передаётся с первичного вала на вторичный. От ДВС на ведущие колеса с заданным передаточным числом .передается крутящий момент.

Отдельно на картинке показан задний ход. Для него в КПП есть задняя передача. Для коррекции направления задействуется промежуточная шестерня. Она монтируется на отдельную ось.

3-вальная КПП: устройство и принцип работы

3-х вальные решения популярны у авто с задним приводом.
Устройство:

• Картер.
• Ведвал.
• Ведомый вал. Находится на одной оси с ведущим.
• Промежуточный вал. Монтирован параллельно первичному.
• Шестерни. Блок шестерен ведомого вала свободно вращается на нем. Блоку шестерен промежуточного и ведвала обеспечена жесткая связь, а шестерни на ведомом валу свободно вращаются, четкой фиксации нет.
• Синхронизаторы. Стоят на всех передачах. Благодаря шлицу беспрепятственно перемещаются в продольном направлении.
• Механизм переключения (рычаг + ползунки + блокатор). Монтирован на картере.

Система функционирует схоже с двухвальной, но за счёт наличия промежуточного вала возможностей больше.
Первичный вал работает в тандеме со сцеплением и отвечает за передачу крутящего момента к промежуточному валу. Все детали находятся в зацеплении. Принципиальное отличие – меньше потерь на трение при первой передачи и возможность обеспечить зацепление сразу двух пар зубчатых колёс. Соответственно у решения более высокий КПД на первой передаче.

Продлеваем срок службы механической коробки

Неправильное переключение передач, непонятные звуки при работе, а также самостоятельное выключение — эти симптомы сигнализируют о том, что агрегат постепенно выходит из строя. Мало кто знает, что можно продлить срок работы МКПП, если следовать некоторым советам. Приведем их ниже.

Работоспособность коробки зависит от качества залитого в нее трансмиссионного масла. Для каждого авто разрешено использовать разные жидкости. Как часто ее нужно менять, а также, какие марки масла подойдут машине написано в руководстве по эксплуатации.

Во время разгона следует переключаться с передачи на передачу как можно с меньшим диапазоном времени. Это необходимо для того, чтобы шестеренки смогли выровняться друг с другом по скорости. Если водителю нужно «спуститься» с верхней передачи на нижнюю, то на помощь придет перегазовка.

Автомобиль не должен перемещаться внатяг. Это сильно увеличивает нагрузки на двигатель и трансмиссию, что провоцирует преждевременный износ.

Если транспорт находится «на спуске», то движение разрешается начать со второй передачи, а потом переключиться на 4-ю и 5-ю.

Водителю нужно всегда ездить на покрышках, соответствующих сезону. Нельзя пренебрегать этим правилом. Кроме этого, стоит периодически проверять давление в шинах и при возможности регулировать его.

Не стоит забывать, что если автомобиль используется в роли буксирующего, то его срок службы снижается. Также нельзя допускать перегруза и забивать багажник предметами, превышающими допустимый вес.

При обнаружении масляных протечек, следует сразу обратиться в автомастерскую. Мастера проведут диагностику и заменят уплотнители. Правильно отрегулированное сцепление увеличивает срок службы механической коробки.

Пятиступенчатые коробки передач

Трехвальные коробки передач. Коробка передач автомобиля ЗИЛ-433360 — трехвальная трехходовая пятиступенчатая с двумя синхронизаторами для включения второй и третьей, четвертой и пятой передач (рис. 12.7).

Детали коробки передач смонтированы в чугунном литом картере, закрытом крышкой. На правом люке устанавливается коробка отбора мощности привода лебедки, левый люк закрыт крышкой.

В правой стенке картера имеется резьбовая пробка контрольно-наливного отверстия, через которое коробка передач заправляется маслом. В левой стенке картера внизу имеется сливное отверстие, закры-

Рис. 12.7. Пятиступенчатая коробка передач автомобиля ЗИЛ-433360: 1

— первичный вал; 2,
10, 12, 21, 22, 24, 27 —
подшипники;
3, 20 —
зубчатые колеса постоянного зацепления;
4 —
синхронизатор четвертой и пятой передач;
5, 18
— зубчатые колеса четвертой передачи;
6, 17 —
зубчатые колеса третьей передачи; 7 — синхронизатор второй и третьей передач;
8, /5
— зубчатые колеса второй передачи;
9
— подвижное зубчатое колесо первой передачи и заднего хода;
11, 23 —
уплотнительные манжеты;
13
— вторичный вал;
14
— зубчатое колесо первой передачи;
16
— зубчатое колесо заднего хода промежуточного вала;
19
— промежуточный вал;

— блок зубчатых колес заднего хода;
26 —
распорная втулка

ваемое резьбовой пробкой, которая снабжена магнитом, притягивающим продукты изнашивания из масла.

Первичный вал 1

является ведущим валом коробки передач. Он изготовлен заодно с зубчатым колесом
3
постоянного зацепления и установлен на двух подшипниках. Передний подшипник
24
установлен в расточке фланца коленчатого вала. Задний подшипник
2 —
в передней стенке картера коробки передач. Для устранения утечки масла из картера в крышке подшипника первичного вала установлена резиновая са-моподжимная уплотнительная муфта
23.
Промежуточный вал 19

изготовлен из стали 25ХГМ вместе с зубчатым колесом
14
первой передачи. Он установлен в картере передним концом на цилиндрическом роликоподшипнике
21,
а задним — на подшипнике
12.
На валу на шпонках закреплены зубчатые колеса
20, 18, 17, 15
и
16
постоянного зацепления четвертой, третьей, второй передач и передачи заднего хода соответственно.

Вторичный вал 13

является ведомым валом коробки передач. Он изготовлен из стали 25ХГМ и установлен передним концом в расточке первичного вала на подшипнике
22,
а задним — в стенке картера на подшипнике
10.
В крышке подшипников имеется самоподжимная резиновая уплотнительная манжета
11,
предотвращающая утечку масла из коробки передач.

По шлицам вала может перемещаться зубчатое колесо 9

включения первой передачи и заднего хода, кроме того, на валу свободно установлены зубчатые колеса
8, 6
, 5 второй, третьей и четвертой передач соответственно, входящих в постоянное зацепление с соответствующими зубчатыми колесами промежуточного вала. Все зубчатые колеса постоянного зацепления — косозубые. На зубчатых колесах второй и четвертой передач выполнены конусные поверхности и внутренние зубчатые венцы для соединения с синхронизаторами.

зубчатых колес заднего хода установлен на оси на двух роликоподшипниках
27
с распорной втулкой
26.
Ось закреплена в картере и от осевых перемещений удерживается стопорной пластиной. Зубчатый венец большего диаметра блока зубчатых колес находится в постоянном зацеплении с зубчатым колесом
16
заднего хода промежуточного вала.

Для включения второй и третьей, четвертой и пятой передач на вторичном валу установлено два синхронизатора 4

и 7 с блокирующими пальцами.

Включение передач осуществляется рычагом через механизм переключения передач. На первой передаче зубчатое колесо 9,

перемещаясь, войдет в зацепление с зубчатым колесом
14
первой передачи промежуточного вала. Крутящий момент будет передаваться с первичного вала / на вторичный вал
13
зубчатыми колесами
3
и
20
постоянного зацепления и зубчатыми колесами
14
и
9
первой передачи промежуточного и вторичного валов. При включении других передач крутящий момент будет передаваться другими парами зубчатых колес, передаточные числа при этом изменяются, а следовательно, будет изменяться и величина передаваемого крутящего момента. При включении передачи заднего хода изменяется направление вращения вторичного вала, так как крутящий момент передается тремя парами зубчатых колес.

Двухвальные коробки передач. Пятиступенчатая двухвальная коробка передач (рис. 12.8), устанавливаемая на переднеприводных автомобилях, создана в результате модификации четырехступенчатой коробки передач, рассмотренной ранее (см. рис. 12.4). Первичный вал 3

(см. рис. 12.8) и вторичный вал Сделаются более длинными, задние концы их выходят за пределы картера
2.
На них устанавливается дополнительная пара зубчатых колес 7 и
9.
Кроме того, на вторичном валу устанавливается третий синхронизатор
8
с блокирующими зубчатыми кольцами. Установка дополнительных зубчатых колес потребовала усиления подшипников, поэтому здесь применяются двухрядные шариковые подшипники. Картер закрывается увеличенной в размерах крышкой /.

При такой конструкции усложняется смазывание дополнительных зубчатых колес пятой передачи, что снижает надежность. Поэтому более предпочтительны коробки, изначально разработанные как пятиступенчатые.

Рис. 12.8. Пятиступенчатая коробка передач автомобиля ВАЗ-2109: / — задняя крышка; 2

— картер;
3
— первичный вал;
4
— синхронизатор первой и второй передач; 5 — синхронизатор третьей и четвертой передач;
6
— вторичный вал; 7 — зубчатое колесо пятой передачи вторичного вала;
8
— синхронизатор пятой передачи;
9
— зубчатое колесо пятой передачи первичного вала

В настоящее время существуют сконструированные аналогично шестиступенчатые коробки передач.

Плюсы и минусы

Устройство механической коробки передач автомобиля имеет свои плюсы и минусы. По сравнению с автоматической КП, она чем-то лучше, а в чем-то уступает ей. Перечислим главные преимущества:

Низкая себестоимость по сравнению с «автоматом». Дешевле «механики» обходятся лишь клиноременные коробки с регулятором. Их не ставят в машины, но часто используют для установки в скутерах.

В сравнении с гидромеханической трансмиссией, коробка обладает небольшой массой. К примеру, АКПП весит минимум 50 кг. Маленький вес снижает общую массу автомобиля. Это снижает расход топлива.

Механическая КП позволяет использовать ее мощность «на полную». Это гарантирует высокий КПД. Большая энергия передается на ведущие колеса, что улучшает динамику.

Для «механики» не нужно устанавливать системы охлаждения.

Простая конструкция, состоящая из валов с шестеренками. В коробке отсутствует какая-либо электроника.

Надежность. Коробка способна работать долго при условии правильного обслуживания и эксплуатации. Она спокойно «проедет» более 500 тысяч километров.

По сравнению с коробкой-автомат, механика имеет дешевое обслуживание. Во-первых, агрегат не требует частого ремонта. Во-вторых, если ремонт все-таки потребуется, он обойдется в несколько раз дешевле.

Автоматика проще для новичков, но электроника часто блокирует неверные действия водителя. Нельзя сказать того же самого о механике.

Автомобиль с механической коробкой способен проехать и по гололеду, и выбраться из грязи. Опытные водители могут самостоятельно выбирать режим, при котором им удобно ехать.

Авто с механикой можно легко завести «с толкача» в случае, если возникнут проблемы. Для машин с автоматикой придется вызывать эвакуатор. Это не только дорого, но и долго.

Как видите, преимуществ у механической коробки передач много. Однако существует и несколько минусов, которые не нравятся водителям. Самым большим недостатком является взаимодействие человека с машиной. Во время движения нужно постоянно дергать рычаг, следить за оборотами, вовремя нажимать педали. Это неудобно, особенно при езде в городе.

Как происходит процесс переключения передач

Неважно, какой привод в вашем автомобиле, передний или задний, за процесс переключения передач всегда отвечает специальный рычаг. Если посмотреть на МКПП в разрезе, можно заметить, что расположение рычага на переднем приводе значительно отличается от его же расположения на заднем приводе.

Автомобили с задним приводом имеют более простую схему расположения рычага переключения КПП, что упрощает их ремонт и техническое обслуживание. Рычаг расположен прямо на корпусе КПП, механизм переключения спрятан внутри корпуса. Данное расположение имеет множество плюсов, но, к сожалению не лишено минусов.

1. Очень простое решение, что существенно упрощает процесс ремонта своими руками;
2. Переключение передач происходит очень чётко;
3. Ввиду отсутствия «лишних» узлов, данная конструкция очень долговечна.

1. Невозможно установить данную систему на автомобили с передним приводом;
2. Если у автомобиля с задним приводом двигатель расположен сзади, то это так же делает невозможным применение данной конструкции (таких автомобилей очень мало).

В машинах с передним приводом рычаг переключения коробки передач может располагаться в следующих местах:

1. На полу, в промежутке между передними креслами;
2. Непосредственно на рулевой колонке;
3. Возле панели приборов.

Такая особенность приводит к тому, что многоступенчатая механическая коробка передач на автомобилях с передним приводом работает только дистанционно, с использованием кулис или тяг. Такая особенность конструкции также имеет свои плюсы и минусы:

1. Рычаг расположен более комфортно для водителя, так как его положение не зависит от того, где находится МКПП;
2. Вибрация, которая создаётся в КПП, не передаётся на рычаг переключения скоростей;
3. Открывает широкое поле деятельности для автомобильных дизайнеров, которые могут поместить рычаг КПП в любое удобное для них место.

Это интересно: Назначение и конструкция редуктора

Минусы данной конструкции заключаются в следующем:

1. Более сложная в техническом плане система требует больше внимания и является менее долговечной;
2. После длительной эксплуатации часто появляются люфты;
3. Нет такой чёткости переключения передач, как в варианте с КПП на заднеприводном автомобиле;
4. Периодически приходится регулировать тяги, что может потребовать квалифицированного вмешательства специалистов автосервиса.

Мнения автомобилистов

Некоторые автолюбители считают, что менять масло в механической коробке бесполезно. Никакого эффекта это не даст. Но это не так. Если водитель будет проводить замену каждые 70-80 тыс км, то коробка станет работать плавно. Это обуславливается тем, что из коробки удаляются твердые металлические частицы, осевшие после трения деталей.

Многие автомобилисты согласны, что механическая коробка не так дорога в обслуживании. Но другие с этим мнением не согласны, поскольку считают, что дешевым ремонт будет только для стареньких Жигулей. Современные МКПП имеют более сложную конструкцию, а значит, требуют больших затрат на ремонт и обслуживание.

Говорят, что машины с «механикой» меньше потребляют топлива. Это так, но все равно, данный фактор больше зависит от манеры вождения человека. Эксплуатация в жестких условиях, наоборот, повышает потребление горючего.

Любители механических коробок уверены, что их еще можно модернизировать. Конечно, на фоне вариаторов и роботов, механика кажется просто неубиваемой. Автоматические агрегаты уже нельзя совершенствовать. Однако в реальности дело обстоит наоборот. У МКПП не так много путей развития, т.к. многие производители стараются оснащать свою продукцию «автоматикой». Соответственно над автоматическими коробками идет большая работа из года в год.

Источник https://www.avtogide.ru/mehanicheskaya-korobka-peredach-mkpp-ustrojstvo-i-princzip-raboty-prostymi-slovami-ustrojstvo-korobki-pereklyucheniya-peredach.html

Источник https://selhoztehnik.com/printsip-raboty-mehanicheskoj-korobki-peredach-dlya-chajnikov

Источник https://avto-layn.ru/remont-i-servis/ustrojstvo-mkpp.html

Источник
