Автоматическая Коробка Передач АКПП — принцип работы, устройство и эксплуатация
В последнее время все больше автотранспортных средств оборудуются автоматической трансмиссией. Она более легкая и удобная в использовании и идеально подходит для новичков и движению в городе с пробками и регулярными остановками.
Что такое АКПП и ее виды
Автоматическая коробка переключения передач — один из видов трансмиссии, при которой без вмешательства водителя выставляется необходимое передаточное число, подобранное под режим движения и другие факторы.
С технической точки зрения автоматической КПП считается только планетарная часть узла, напрямую связанная с переключением передач, и совместно с гидравлическим трансформатором образовывает единый автоматический агрегат.
К автоматическим коробкам передач принято относить классическую с гидротрансформатором, роботизированную КПП и вариатор.
Классическая автоматическая коробка передач
Гидротрансформаторная КПП является популярной и классической моделью трансмиссии, устанавливаемой на большинстве сходящих с конвейера в настоящее время автомобилях.
Коробка автомат состоит из планетарного редуктора передач, управляющей системы и гидравлического трансформатора, который и дал ей название — гидротрансформаторная КПП. Устанавливается как на легковых автомобилях, так и на грузовых транспортных средствах.
Роботизированная КПП
Коробка робот является своеобразной альтернативой механической КПП, только переключение скоростей происходит автоматизировано посредством электрических механизмов, приводящихся в действие электронным блоком.
Единственным сходством роботизированной КПП с классической автоматической коробкой является наличие сцепления в самом корпусе коробки.
Вариатор
Вариатор — устройство плавной бесступенчатой передачи крутящего момента на колеса.
Обеспечивает уменьшение расхода топлива и улучшает динамические показатели, щадящее состояние работы двигателя автотранспорта по сравнению с АКПП или МКПП.
Вариаторы бывают ременные, цепные и тороидальные. Из вариаторов наиболее распространен с клиновидным ремнем.
Принцип работы АКПП
На автотранспорт устанавливается несколько видов автоматических КПП со своими характерными особенностями.
Упрощенно механизм работы классической АКПП состоит в передачи крутящего момента от коленвала двигателя на устройства трансмиссии, при этом происходит варьирование передаточного числа в соответствии с положением рычага селектора и условиями передвижения автотранспорта.
При пуске двигателя в гидравлический трансформатор попадает рабочая жидкость, давление увеличивается. Лопасти центробежного насоса начинают двигаться, реакторное колесо и главная турбина неподвижны в таком режиме.
При переключении рычага селектора и подачи топлива с помощью педали акселератора, лопасти насоса увеличивают обороты. Возрастающая скорость движения вихревых потоков начинает вращать лопасти турбины. Вихри масла то перекидываются к неподвижному реактору, то возвращаются назад к турбине, увеличивая ее эффективность. Крутящий момент переходит на колеса, и машина начинает движение.
По достижении требуемой скорости насосное колесо и лопастная центральная турбина движутся с одинаковой скоростью, при этом вихри трансмиссионной жидкости попадают на реакторное колесо с противоположной стороны (движение возможно только в одну сторону) и оно начинает вращение. Агрегат переходит в состояние гидравлической муфты.
Если противодействие на колеса возрастает (движение на подъем), реакторное колесо останавливает вращение и добавляет крутящий момент центробежному насосу. При достижении требуемой скорости и крутящего момента происходит смена передачи в планетарном узле.
Электронный блок управления передает команду, вследствие чего тормозящая лента и фрикционные диски замедляют пониженную передачу, а увеличившееся движение потоков жидкости через клапан разгоняют повышенную передачу и обеспечивается изменение передач без уменьшения мощности.
При полной остановке машины или уменьшении скорости, давление рабочей жидкости снижается и происходит понижение передачи.
На заглушенном двигателе в гидротрансформаторе отсутствует давление, поэтому запуск автомобиля с помощью толчка неосуществим.
Диагностика АКПП
Диагностику АКПП можно разделить на компьютерную и механическую. Компьютерная осуществляется с помощью специального автосканера, который подключается к блоку управления АКПП и двигателя.
Стоит заметить, что не все автосканеры способны диагностировать коробку передач, так что рекомендуем обратить внимание на модель корейского производства Scan Tool Pro Black Edition.
Находясь в бюджетном сегменте (цена около 2000 р.) он позволяет выявить текущие ошибки всех систем и узлов автомобиля (двигателя, коробки передач, трансмиссию, ABS, ESP, систему кондиционирования и т.д.).
Сканер прост в использовании, имеет достаточно широкий функционал и совместим с большинством автомобилей начиная с 1993 года выпуска.
Механическая диагностика проводится в том случае, когда компьютерная диагностика не дала результатов, а АКПП работает неисправно (удары при переключении, рывки, пробуксовки на передаче, срывы передач, пинки при переключении на другую передачу и т.д.).
Устройство коробки автомат
Классический автомат состоит из четырех основных компонентов:
- Гидравлический трансформатор — заменяет сцепление, преобразовывает и передает крутящий момент на колеса. Состоит из центробежного насоса, лопастной турбины и реактора, обеспечивающего плавные и точные перемены крутящего момента. Насос связан с коленвалом, а турбина — с валом коробки. Трансформация энергии осуществляется за счет потоков жидкости и давления, образованного ими. Гидротрансформатор изменяет обороты вращения и крутящий момент в незначительном интервале, поэтому к нему добавляют планетарный узел (коробку).
- Планетарный редуктор состоит из центральной шестеренки (солнечной), сателлитов, коронной шестеренки и планетарного водила. Производит переключение передач за счет блокирования одних шестеренок и разблокирования других.
- Тормозная лента , задний и передний фрикционные диски обеспечивают непосредственное включение передач.
- Система управления состоит из шестереночного насоса, маслосборника, гидравлического блока и электронного блока управления (ЭБУ). Гидравлический блок состоит из каналов с соленоидами (клапанами) и плунжерами, осуществляющими функции контроля и управления. ЭБУ осуществляет управление за счет сведений от датчиков, собирающих разнообразные показатели.
Роботизированная КПП является более совершенным вариантом МКПП с высокопродуктивными системами управления.
В вариаторе трансформация передаточного числа выполняется механизмом, имеющим в составе ведущий и ведомый шкивы, через которые проходит клиновидный ремень.
Как пользоваться автоматической коробкой передач
По утверждениям автослесарей в СТО, основные неисправности автоматических трансмиссий появляются вследствие нарушения правил эксплуатирования и несвоевременного техобслуживания коробки.

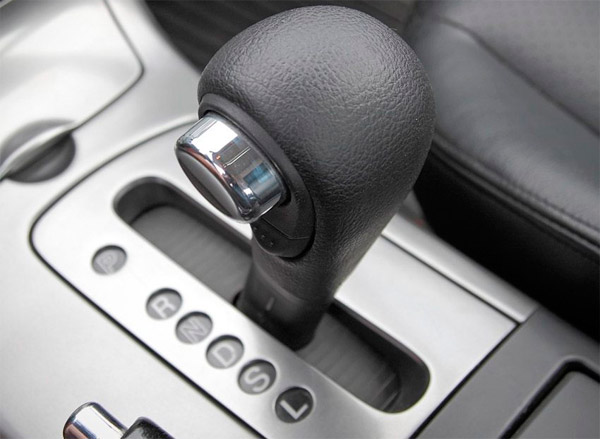

Режимы работы

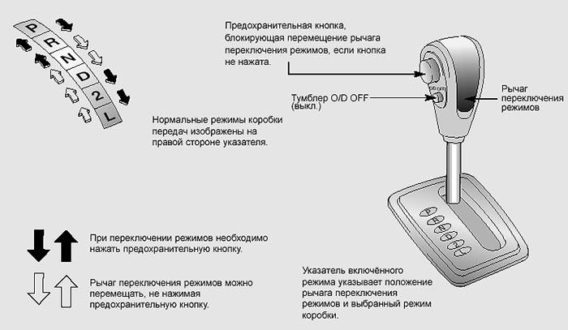

В зависимости от вида автоматических коробок существуют различные режимы АКПП. Каждое положение рычага селектора или кнопки на нем предназначены для разных условий движения со своими особенностями.
Основные виды режимов АКПП и их влияние на работу автомобиля:
- Р (паркинг) — блокировка ведущих колес, вала коробки, используется только при нахождении на стоянке и прогреве;
- N (нейтраль) — вал не блокирован, автомобиль можно буксировать, равносильно нейтральной передачи у МКПП;
- D (драйв) — движение в нормальных условиях с автоматическим подбором передач;
- L (D2) — пониженная передача для движения в тяжелых условиях — бездорожье, крутые спуски и подъемы, скорость менее 40 км/ч;
- D3 — понижение передачи при небольших спусках и подъемах;
- R (реверс) — движение задним ходом, включается при полной остановке и нажатой педали тормоза;
- О/D — включение четвертой передачи при движении на высокой скорости;
- PWR — спортивный режим, для улучшения динамических качеств повышение передачи происходит на более высоких оборотах двигателя;
- Normal — для плавного и экономичного движения;
- Manu — ручной режим включения передач, рекомендуется для использования зимой.
Как заводить машину на автомате
Особенности работы автоматической КПП требуют грамотного запуска. Для защиты коробки от неправильных действий и последующих поломок были разработаны степени защиты.
В момент запуска автомобиля селектор должен находиться в положении «Р» (парковка) или «N» — нейтраль. Только в таких положениях система защиты даст пройти сигналу о пуске двигателя. В других положениях рычага повернуть ключ не получится или никаких изменений после оборота ключа не будет.
Для старта лучше воспользоваться парковочным режимом, так как у автотранспорта будут блокированы ведущие колеса и это не позволит ему скатиться. Нейтральный режим следует использовать только для экстренной буксировки.
Помимо выбора правильного режима, для запуска двигателя в большинстве автомобилей с АКПП необходимо выжать тормозную педаль, что тоже является защитой и спасает от случайного отката машины при положении селектора в режиме «нейтраль».
Большинство современных автомобилей оборудованы блокировкой рулевого колеса и замком от угона. Если при правильном выполнении всех предыдущих действий руль не крутится и ключ не проворачивается — включилась защита. Для разблокирования требуется вставить ключ в замок зажигания и попробовать аккуратно его повернуть, одновременно крутя руль в разные стороны. При синхронности этих действий блокировка снимется.
Как ездить на автоматической КПП и чего нельзя делать
Грамотная езда на автомобиле с АКПП увеличат эксплуатационный ресурс коробки и сэкономит немало средств и нервов.
Для обеспечения долговременной работы АКПП необходимо правильно подбирать режимы в зависимости от условий эксплуатации.
Для правильной езды с АКПП следует:
- трогаться после толчка, показывающего полное включение передачи;
- в условиях буксования следует включить пониженную передачу и, работая педалью тормоза, контролировать медленное вращение колес;
- используя разные режимы можно применять торможение двигателем или ограничить разгон;
- возможно буксирование автотранспорта с заведенным двигателем на скорости не больше 50 км/ч в положении селектора «нейтраль» и на расстояние не более 50 км;
- не рекомендуется буксировать другое транспортное средство, если приходится — буксируемый автомобиль должен быть не тяжелее буксирующего, режим выбрать надо D2 или L и скорость до 40 км/ч при плавном движении.
Чего не стоит делать при езде с АКПП:
- запрещено включать режим «Р» — паркинг при движении автомобиля;
- движение на нейтрали по спуску;
- запуск с толчка;
- при кратковременной остановке (на светофоре, в пробке) выбирать парковочный режим или нейтраль, это уменьшает ресурс АКПП;
- при длительной остановке в городском режиме селектор нужно поставить в положение «паркинг»;
- запрещено включение заднего хода с режима «драйв» или до полной остановки;
- нельзя на склоне сначала ставить парковочный режим, при парковке машины на уклоне следует сначала поставить на ручной тормоз, а потом в положение селектора «паркинг», для начала движения с уклона сначала педаль тормоза, потом снятие машины с ручника, а только потом выбрать режим для движения.
Как эксплуатировать АКПП зимой
Суровые погодные условия зимой приносят много забот и проблем хозяевам автомобилей с АКПП.
Рекомендации для правильной эксплуатации автомобиля с АКПП зимой:
- правильный прогрев коробки — несколько минут после запуска автотранспорт должен прогреваться, перед началом движения рекомендовано при выжатой тормозной педали поочередно включать все режимы для ускорения прогрева трансмиссионного масла;
- первые 5-10 км после начала движения следует избегать резких разгонов и пробуксовывания колес;
- чтобы выбраться со снега или льда необходимо включить пониженную передачу и используя поочередную работу педалью тормоза и газа аккуратно выехать;
- раскачка не рекомендуется, так как этот метод пагубно отразится на гидротрансформаторе;
- использование пониженных передач или полуавтоматического режима для торможения двигателем на более или менее сухом дорожном покрытии, а на скользких спусках пользоваться педалью тормоза;
- на заледеневших подъемах следует избегать пробуксовки колес и резких нажатий на педаль акселератора;
- кратковременный, но четкий и аккуратный, переход на режим «нейтраль» способствует стабилизации машины выравниванием вращения колес и выходу из заноса.
Плюсы и минусы автоматической КПП
На каждый вид трансмиссии найдется свой любитель. В связи все с большим распространением автоматических КПП следует обозначить их плюсы и минусы для грамотного подбора под нужды автовладельца.
- автоматическое переключение передач, при котором не нужно отвлекаться, что особенно актуально для начинающих водителей;
- облегченный процесс трогания с места;
- более щадящая эксплуатация ходовой части и двигателя благодаря работе гидротрансформатора;
- улучшенная проходимость в большинстве условий.
К минусам можно отнести:
- не подходит для любителей быстрых разгонов;
- более низкая приемистость по сравнению с аналогичным автомобилем с МКПП;
- невозможно завести с толчка;
- буксирование нежелательно и возможно только при соблюдении определенных условий;
- неправильная эксплуатация приводит к поломкам;
- дорогой ремонт и обслуживание.
При правильном эксплуатировании машины с АКПП ресурс коробки достаточно высок и практически не уступает МКПП. Комфортность вождения, особенно в городских условиях, доставит немало приятных минут.
Схема работы АКПП – Автоматической коробки передач. Управление коробкой автомат на автомобиле и эксплуатация АКПП
Существует несколько разновидностей автоматической коробки передач, которые стали закономерным следствием ее эволюции:
- Классическая, с гидротрансформатором;
- роботизированная, с одним или двумя сцеплениями;
- Бесступенчатый вариатор (CVT).

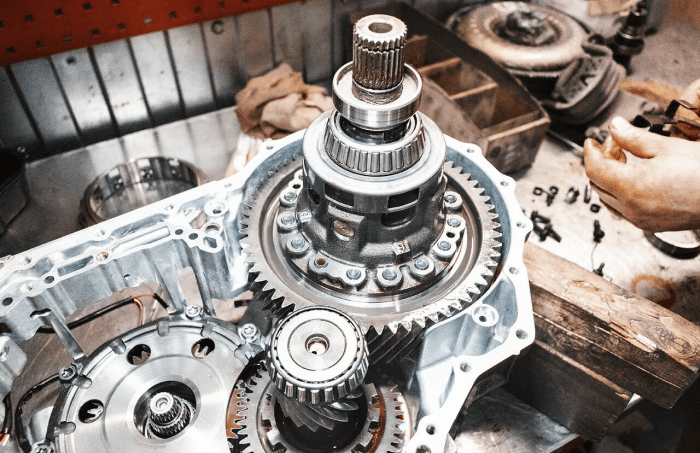

Классическая коробка автомат в разрезе
Классическая коробка-автомат – это тип трансмиссии, который во время движения устанавливает нужное передаточное число в зависимости от скорости, режима езды и других условий. В отличие от других видов автоматических коробок, в классической АКПП обязательно присутствует гидротрансформатор, с помощью которого крутящий момент от коленвала двигателя передается дальше, на первичный вал редуктора. Гидротрансформатор выполняет ту же роль, что сцепление в МКПП, увеличивает крутящий момент, но при этом работает без вмешательства водителя.
Что такое автоматическая коробка передач
Автомат — это трансмиссия, в которой передачи переключаются без вмешательства водителя. Чтобы управлять коробкой, в салоне расположены педали тормоза и газа (акселератора), а также селектор переключения режимов.
Автоматическая коробка передач бывает разных типов:
- «классическая» коробка с планетарным механизмом;
- бесступенчатый CVT;
- робот.
В качестве сцепления в первых двух типах используется гидротрансформатор, а в роботе — диски.
Коробка автомат передаёт крутящий момент от двигателя к колёсам. Кроме прямой передачи автоматическая коробка передач снижает или повышает передаточные числа, что позволяет трогаться и передвигаться на машине с разной скоростью. Так, чтобы сдвинуть автомобиль с места, нужна большая мощность, поэтому первая ступень имеет передаточное число выше 2. Для поддержания высокой скорости нужен «спринтер» — высшая ступень с числом меньше 1.
От количества ступеней зависит, какой крутящий момент сможет переварить автоматическая коробка передач, и насколько незаметны будут переключения. До 2000-х годов автоматы имели 3 — 4 ступени. Наиболее популярные сейчас 5-, 6-. 8-ступенчатые. Встречаются также 9-ступки, например, ZF9HP28/48, и 10-ступки, GM 10L90.
Преимущества и недостатки АКПП
Одно то, что классическая коробка автомат до сих пор ставится на новые модели автомобилей, говорит о ее хорошей репутации. Однако есть и множество противников, предпочитающих старую-добрую «механику» и ругающих малый ресурс коробки автомата и дорогой ремонт. Истина, как всегда, где-то посредине.
Преимуществ у АКПП много:
- Удобство. Нет корзины сцепления, дополнительной педали;
- Гидротрансформатор отлично справляется с функцией сцепления, в том числе демпфирует резкие колебания коленвала (в механической трансмиссии эту задачу выполняет двухмассовый маховик). Такая система щадит и двигатель, и саму коробку, и ходовую;
- Система сама выбирает оптимальное передаточное число, и не нужно беспокоиться, как ездить и на какой передаче;
- Надежность механизма. Несмотря на свою сложность, коробка-автомат достаточно надежна, если, конечно, ее правильно эксплуатировать.
Есть и недостатки, из-за которых многие автолюбители предпочитают не связываться с АКП:
- Необходимость регулярно проводить техническое обслуживание. Замена жидкости и фильтров должна делаться строго через определенные интервалы, а контролировать уровень и состояние жидкости в коробке нужно не менее тщательно, чем уровень масла в двигателе;
- Стоимость ремонта. Из-за достаточно сложной конструкции, а еще и значительного веса, ремонт коробки практически нереально провести самостоятельно. Нужно специальное оборудование, в том числе для диагностики;
- Плохая «защита от дурака». Повредить коробку-автомат намного проще, чем механическую, особенно любителям резко рвать со светофора;
- Более высокий расход топлива, чем на «механике»;
- При серьезной неисправности автомобиля с АКПП придется вызывать эвакуатор: эта коробка не любит перемещения «на галстуке» — опять дополнительные расходы.
Нужно отметить, что стойкое мнение о ненадежности «автоматов» имеет под собой определенную почву: некоторые их модификации действительно оказывались неудачными. Однако есть и сверхнадежные модели от надежных производителей, способные отходить не одну сотню тысяч километров.
Принцип работы автоматической коробки передач — срок службы
Нагрузка на мотор и скорость авто влияют на время, необходимое для смены скоростей. Управляющая система определяет требуемые для работы гидравлические воздействия. Элементы планетарного механизма (тормоза, муфты) — меняют передаточное число, устанавливая оптимальный режим двигателя при заданных условиях.
Принцип работы и устройство автоматической коробки передач мы рассмотрели выше. Эффективность узла зависит от уровня рабочего раствора, который необходимо контролировать. Масло ATF работает при 80 градусов Цельсия. Зимой авто обязательно надо прогревать, чтобы не повредить пластик агрегата. В жару наоборот — охлаждать масляным радиатором (воздух) или хладагентом.
Как работает автоматическая коробка передач автомобиля? На практике все очень просто. Основные обозначения селектора обычно называются по-английски (в скобках приведена расшифровка):
Drive (для движения вперед);
Reverse (задний ход);
Parking (блокирует трансмиссионный выходной вал для осуществления парковки);
Manual (для перехода на ручное управление).
Это базовые режимы. Если вы столкнулись с дополнительными опциями, изучите информацию от производителя.
Как правильно пользоваться коробкой автомат
Чтобы не допустить проблем в эксплуатации АКПП, нужно научиться правильно эксплуатировать и учитывать правила пользования и вождения.
Как начать движение:
- Педаль тормоза утапливается в пол. Рычаг коробки передач из положения паркинга или нейтрали переключается в D — драйв.
- Машина снимается со стояночного тормоза.
- Педаль тормоза плавно отпускается и в результате авто начинает плавно ехать вперед.
- Чтобы увеличить скорость передвижения, водитель жмет на педаль газа. Чем сильнее он нажимает, тем больше увеличивается скорость. Чтобы сбросить ее, надо просто отпустить педаль газа. АКПП в автоматическом режиме начнет снижать скорость передвижения.
- Если надо быстро замедлиться либо остановиться, водитель жмет на педаль тормоза. При необходимости дальнейшего движения достаточно нажать на газ.
- Учтите, что при такой эксплуатации АКПП должна всегда работать в положении D. Отключение этого режима возможно для длительной остановки.
Особенности управления трансмиссией:
- Автоматические агрегаты не должны использоваться на холодную при высоких нагрузках. Если на улице лето, после стоянки машину все равно надо прогреть, проехав несколько км на пониженной скорости и не выполняя ускорений и других маневров. Учтите, что трансмиссии требуется больше времени, чтобы нагреться, чем мотору машины. Чтобы смазочный материал в системе АКПП нагрелся быстрее, рекомендуется включить все положения на рычаге. Либо перед началом езды включить зимний режим, если он поддерживается автоматом вашего авто.
- Придерживайтесь езды по ровным дорогам. Большинство современных машин негативно относятся к передвижению по неровному покрытию, если речь не идет об автомобиле, специально предназначенном для таких дорог.
- Жать на тормоз и начинать движение после стоянки надо плавно. Такие условия эксплуатации приводят к увеличению расстояния между фрикционами автоматической трансмиссии. В результате появятся рывки, когда вы будете переключать скорости. Эксплуатация авто станет менее комфортной. При резком старте уплотнители начинают тереться о барабан, что приводит к их быстрому износу. Изнашиваются канавки и стопорные кольца, в результате чего в системе появляются продукты износа в виде металлической стружки. В итоге при переключении селектора будет появляться треск и хруст. При высоких нагрузках быстро ломаются подшипниковые элементы.
Техника вождения автомобиля с автоматической коробкой передач
Разобравшись с тем, как переключаются передачи на автомате, а также рассмотрев основные режимы работы АКПП, можно перейти к тому, как ездить на коробке «автомат».
Начнем с основного. Важно понимать, что автоматическая коробка «боится» постоянных резких разгонов с места, а также пробуксовки колес в грязи, снегу или на льду. Подобные условия приводят к тому, что коробка «автомат» перегревается.
Например, если машина буксует, при этом выехать не позволяет ни один режим, лучше обратиться за сторонней помощью и просто подтолкнуть автомобиль или же вытащить на буксире в режиме N.
Вернемся к езде на автомате и как управлять автомобилем с АКПП. Вождение автомобиля с коробкой автомат сводится к следующему:
- начинать пользоваться коробкой автомат нужно при условии нажатой педали тормоза.
- нажав на тормоз, для начала движения следует перевести селектор из Р или N в нужный режим (R, D, 3, 2, L);
- если ранее был задействован стояночный тормоз, ручник нужно «опустить».
- сняв машину с ручника и отпустив педаль тормоза, автомобиль медленно и плавно начнет движение (в ряде случаев, например, если автомобиль стоит на подъеме, отката назад в режиме D не произойдет, однако и явного движения вперед не будет);
- чтобы ускориться, нужно нажать на педаль газа (акселератор). В режиме D автомат самостоятельно будет повышать передачи при разгоне и понижать при замедлении. Для незначительного снижения скорости без использования тормозов достаточно полностью отпустить газ.
- чтобы добиться эффективного замедления/полной остановки нужно нажать на тормоз. Для последующего ускорения достаточно снова отпустить тормоз и нажать на газ.
- переводить селектор из режима D в режим P или N при коротких остановках не нужно (данные режимы включаются только при длительном простое с работающим ДВС от 10-15 минут и более).
- с учетом наличия разных режимов работы АКПП, водителю следует подбирать такой, который наилучшим образом подходит для конкретных условий эксплуатации.
Обратите внимание, запрещено переводить селектор в положение Р и R до полной остановки автомобиля или в движении. Игнорирование данного утверждения приведет к серьезной поломке АКПП.
Также в движении настоятельно не рекомендуется включать N, так как это может стать причиной заноса на заснеженной дороге или на льду. В другие режимы переключать коробку прямо в движении не запрещено.
Еще следует учитывать, что если возникла необходимость длительного простоя автомобиля с заведенным двигателем (пробка и т.д.), при этом отмечены высокие температуры наружного воздуха, тогда селектор нужно перевести из режима D в режим N, чтобы избежать перегрева коробки — автомат.

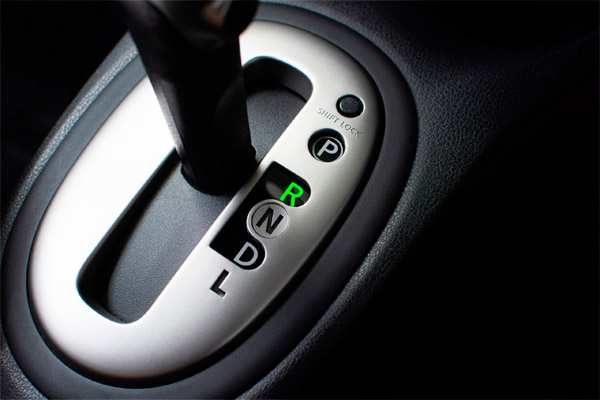

Описание главных режимов работы АКПП
Для всех автомобилей, оборудованных автоматической коробкой, обязательными функциями являются режимы АКПП, которые на панели управления обозначены латинскими литерами P, R, D,N. Чтобы перейти на один из режимов, водитель воздействует на рычаг выбора диапазонов –селектор. Внешне данный механизм очень напоминает привычный рычаг переключения передач, установленный на механической трансмиссии. Основное отличие состоит в способе управления автоматической коробкой. Водителю нет необходимости отвлекаться от ситуации на дороге, чтобы перейти на другой режим работы.
- P –парковочный режим (паркинг).
- R –задний ход (реверс).
- D –движение вперед (драйв).
- N –нейтральная передача.
Водители выбирают режим паркинга P, если машина останавливается надолго, для продолжительной стоянки. В этом случае все элементы управления отключены, выходной вал и колеса блокируются. Даже при запуске двигателя машина не может сдвинуться с места.
При попытке перевода рычага в положение заднего хода R на ходу автомобиля рабочие элементы автоматической коробки передач ломаются и выходят из строя. Если трансмиссия не оборудована специальной системой блокировки, запрещено включать режим реверса, пока машина полностью не остановится. Его используют при необходимости сдать назад. Если рычаг коробки находится в положении R, также запрещено запускать двигатель внутреннего сгорания.
Самым популярным является режим D. Благодаря режиму «Драйв», водителям обеспечены условия для максимально комфортного управления автомобилем с автоматической коробкой передач. При усиленном нажатии на педаль газа в пол коробка автомат самостоятельно выбирает самую подходящую скорость. Если необходимо затормозить или изменить условия езды, в автоматическом режиме двигатель осуществляет торможение.
Запуск автомобиля с АКПП
Перед тем, как начать ездить на автомате, нужно научиться заводить автомобиль с ключа:
- Перед запуском двигателя проверьте, чтобы селектор находился в положении «Р» или «N». Электроника блокирует включение двигателя в других режимах в целях безопасности, чтобы машина самопроизвольно не покатилась.
- Весь процесс вождения автомобиля с АКПП происходит одной ногой. Левую ногу поставьте на площадку, правую на педаль тормоза. Это также нужно для разблокировки в некоторых моделях машин.
- Вставьте и проверните ключ зажигания. На панели загорятся лампочки. Подождите несколько секунд, пока насос включится и подаст масло в двигатель.
- Запустите стартер двигателя.
Как трогаться на автомате
Перед началом движения прогревают двигатель, чтобы его детали и рабочие жидкости достигли рабочих температур. По этой же причине греют АКПП: при температуре ниже 75 — 95℃, жидкость меняет вязкость и не способно полноценно смазывать, охлаждать и защищать механизмы. Поэтому ездить «на холодную» вредно: АКПП испытывает высокие нагрузки, а водители жалуются на пинки, толчки и т.п.
После прогрева автомобиля можно начинать движение.
Как трогаться на автомате:
- Проверьте, чтобы селектор находился в положении «Р»: перед троганием автомобиль должен быть заторможен.
- Нажмите на тормоз.
- Переведите рычаг на «D» для движения вперед или «R» для заднего хода.
- Дождитесь лёгкого толчка — АКПП нужна секунда для переключения режима.
- Отпустите педаль тормоза и машина поедет.
- Для разгона плавно нажимайте педаль газа.
Трогайтесь с места и разгоняйтесь на автомате плавно. Электронике АКПП требуется время, чтобы получить сигнал о действии водителя и послать команду исполнительным механизмам. Ездить агрессивно в целом вредно: коробка испытывает большую нагрузку, поскольку АКПП работает при недостаточной смазке.
Как тормозить
Торможение можно разделить на виды:
- нормальное;
- экстренное;
- торможение двигателем.
Чтобы затормозить машину с АКПП, нажмите на тормоз, перекинув ногу с педали газа. Остановите автомобиль и переведите рычаг в положение «Р». Использовать нейтральный режим не рекомендуется, т.к. в этом случае колёса не блокируются, и машина может покатиться.
Обратите внимание, как правильно водить машину с автоматом в сложных ситуациях:
- По скользкой дороге ездить опасно — во время торможения колёса могут буксовать. Для АКПП это не страшно. Больший вред нанесёт долгая пробуксовка ведущих колёс на снегу, на льду, в грязи. Чтобы выбраться из глубокой колеи, включите пониженную передачу и работайте тормозом, как сцеплением, «раскачивая» машину. Каждые 2 минуты давайте АКПП минут 5 остыть.
Для передачи большого крутящего момента гидротрансформатор выбрасывает в АКПП избыточное тепло, и если масло старое или радиатор грязный, то коробка перегреется. А чем вреден перегрев, мы рассказывали ранее.
- На длинных спусках не включайте «N»: обратный переход в «D» на высокой скорости вызовет перегрев АКПП.
- Инструкторы рекомендуют ездить в ручном режиме на подъёмах и спусках в зимнее время, а также на горных серпантинах, чтобы не уйти в занос.
Режим нейтральной передачи N
После механики ездить на автомате непривычно. Приходится переучиваться. Вот, например, нейтральная передача. Её роль в АКПП чисто техническая: режим «N» предназначен для перемещения автомобиля с работающим двигателем на небольшие расстояния. При этом двигатель и АКПП не связаны друг с другом: гидротрансформатор работает, но крутящий момент не передаётся колёсам, поскольку фрикционные диски всё время разжаты.
Нейтральную передачу можно включать и во время стоянки, но вместе с ручником. Это знакомо для новичков, привыкших ездить на «механике». Но использовать такой метод на светофоре не надо. Во время перехода из «D» в «N» фрикционы расцепляются, входной и выходной валы размыкаются. Затем вы трогаетесь на «D» — АКПП приходится подключать механизмы обратно. Это сложный процесс, который приводит к быстрому износу фрикционов и соленоидов.
Передача заднего хода R
Включать реверс (режим R) можно только после остановки автомобиля. Нажимать на газ и начинать движение следует после небольшой паузы, чтобы избежать рывков. Особенно актуально для старых автомобилей.
Дело в том, что передача заднего хода в некоторых АКПП включается с ощутимым запаздыванием, увеличивающимся по мере износа и при понижении температуры масла (например, после длительного простоя на морозе). В положении «R» вы сможете выключить двигатель, но не сможете вынуть ключ.
Передача переднего ход D
Режим Drive предназначен для движения вперед и включается после остановки автомобиля. Во время движения «D» можно включать только из других режимов движения вперед, например «2» или «3».
При выборе режима «D» и отпускания педали тормоза машина трогается, добавление газа вызывает ускорение, а нажатие на тормоз – торможение. Передачи переключаются автоматически и без рывков, если автомат исправен.
При кратковременной остановке на светофоре не следует переводить рычаг в режим «N» или «Р». Это приводит к лишнему износу деталей, ответственных за изменение режима движения. Нажмите на тормоз и удерживайте его до того момента, когда можно продолжить движение.
Описание зимнего режима «W»
Наибольшей популярностью среди автолюбителей пользуется дополнительная программа под названием «зимний режим».
Возможные обозначения зимнего режима:
- снежинка *;
- «Snow»;
- «Winter»;
- «СOLD»;
- буква «W».
При использовании данной программы машина на заснеженной трассе начинает движение со второй передачи без пробуксовок. Последующие переключения передач производятся на меньших оборотах силового агрегата. Это предусмотрено, чтобы избежать резких заносов и ускорений автомобиля. В летний период данная программа не используется, т. к. на «Winter» коробка автомат получает дополнительный нагрев за счет повышенных нагрузок. При отрицательных температурах окружающей среды масло в трансмиссии быстро остывает, благодаря чему, дополнительный нагрев не представляет угрозы для коробки передач.
Режим «Snow» нежелательно применять при движении по чистым магистралям внутри города, где имеется сравнительно хорошее покрытие. Он более востребован для проезда по грунтовым проселочным дорогам в условиях зимы. Самое опасное использование зимней программы в условиях пробуксовки автомобиля. Рекомендуется избегать мест, где колеса машины могут увязнуть (скользкие участки под рыхлым снегом, глубокие лужи грунтовых дорог и пр.).
Дополнительные режимы АКПП
Автоматические трансмиссии современных транспортных средств с большим количеством рабочих диапазонов снабжены несколькими добавочными программами. Чтобы воспользоваться дополнительными возможностями, водители здесь пользуются специальными кнопками-переключателями:
- режим ЕСО (экономичный);
- спортивный S;
- kickdown —максимальных ускорений;
- зимний;
- аварийный.
При включении кнопки экономичной программы топливо расходуется в минимальном количестве, благодаря ограничению скоростного диапазона на каждой передаче. При переходе на повышенную ступень силовой агрегат сначала работает на холостых оборотах, постепенно повышая их, но не достигая максимума. Данная программа обеспечивает плавный спокойный ход машины.
В спортивном режиме S двигатель внутреннего сгорания работает на полную мощность, которая максимально используется коробкой перемены передач. При переключении АКПП на последующую передачу вращение выходного вала полностью передается на коробку, развивая все большее ускорение.
В режиме максимальных ускорений удобно совершать обгон на дороге.
Программа аварийного режима включается электронным блоком управления при возникновении неисправностей в ЭБУ или автоматической трансмиссии. Находясь в данном режиме, автомобиль имеет возможность самостоятельно дотянуть на одной передаче до ближайшего сервисного центра, не переключаясь.
Как не следует пользоваться АКПП
Чтобы не допустить выхода из строя трансмиссии, нужно подробно изучить инструкцию коробки автомат и учитывать следующие правила:
- Буксировка машины с АКПП не допускается. На классических трансмиссиях отсутствует жесткая связь колес машины с силовым агрегатом, поэтому завести мотор буксировкой в принципе не получится.
- При езде на высокой скорости, пытаясь переключить рычаг АКПП, следите за передачами. Если вы едите быстро и случайно переключитесь на первую или вторую скорость, то машина резко затормозит, произойдет рывок. Это чревато серьезным заносом и аварией.
- Во время езды переключение положений селектора АКПП не допускается. Если включен режим Драйв, то переводить рычаг в положение нейтральной передачи или парковки нельзя, это приведет к поломке агрегата.
- Если транспортное средство останавливается на уклоне, надо обязательно включить ручной тормоз. Иначе можно повредить блокирующее устройство.
- Включение нейтральной передачи при движении в условиях пробок допускается только в жару. При высоких температурах прогретая трансмиссионная смазка быстрее охладиться, но постоянное использование нейтральной скорости нежелательно. Ее активация актуальна при необходимости перемещения транспортного средства в экстренных случаях.
- Не рекомендуется экспериментировать с разными маслами, особенно — с добавками в смазочный материал. Если присадки не соответствуют техническим особенностям трансмиссии, их использование приведет к нежелательным последствиям. При замене расходного материала ознакомьтесь с требованиями, предъявляемыми автомобильным производителем к использованию масла.
- Исключите пробуксовку колес. Это требование актуально для зимы, когда на улице преобладает гололед либо снег. Особенно пробуксовывать нельзя на асфальте. Современные машины оснащаются антипробуксовочными системами, что важно для автоматической трансмиссии. Если автомобиль застрял в снегу, воздействие такой системы надо свести к минимуму, но отключить полностью ее не получится.
- Всегда следите за сроками технического обслуживания агрегата, которые указываются производителями.
- Нельзя брать на буксир другие машины или прицепы, автоматические трансмиссии на это не рассчитаны. У агрегата имеется определенный резерв прочности. И если сразу коробка передач не выйдет из строя, то со временем эксплуатация авто в условиях высоких нагрузок приведет к появлению неполадок. Если вы планируете использовать прицеп, то воздержитесь от покупки машины с АКПП или покупайте кроссовер либо внедорожник.
5 самых ломучих АКП: не связывайтесь с ними!
На самом деле очень многое в судьбе коробки зависит от манеры езды конкретного водителя и условий эксплуатации.
Коробка передач — второй по цене и значению агрегат автомобиля после двигателя. От его надежности зависит удобство и сама возможность эксплуатации автомобиля, а также стоимость при продаже вашей ласточки.
Совсем уж плохих автоматических коробок передач нет. Ну не могут солидные фирмы (а другие и не в состоянии обеспечить массовые продажи своих автомобилей на нашем рынке) делать откровенно плохие механизмы! Просто при создании некоторых агрегатов не полностью учли определенные особенности эксплуатации. Например, то, что на кроссовере кто-то поедет в лес по колее, оставленной лесовозом, что на бюджетной легковушке с каждого светофора будут стартовать как в последний раз.
Мы рассмотрим самые распространенные на нашем рынке автоматы. Раз массовые, значит, какому-то проценту владельцев не повезло, и это они поднимают на форумах «девятый вал», жалуясь на плохую трансмиссию. При этом множество владельцев таких же автомобилей ездят и радуются: они не знают ни о неисправностях, ни даже о тех форумах и клубах.
7-ступенчатая роботизированная DSG (DQ200)
Самой проблемной из всех фольксвагеновских коробок передач является 7-ступенчатая DQ200 с двумя сухими сцеплениями. Она появилась в 2006 году. Ставили агрегат на многие автомобили Volkswagen, Audi, Skoda и Seat.
Golf, Jetta, Octavia, Passat, Ibiza, Leon — вот далеко не полный перечень моделей, на которых концерн внедрил «робота-терминатора». Спроектировали DSG7 в свое время вдогонку к гораздо более надежной и ресурсной коробке передач с двумя сцеплениями мокрого типа. Основными претензиями к коробке с двумя сухими сцеплениями были грубые, дерганые переключения передач, вибрации и быстрый износ дисков сцепления. При этом наихудшие результаты показывала семиступенчатые коробки, выпущенные до начала 2014 года.
Hydra-matic GM 6T30/6T40
В России коробки Hydra-matic GM 6T30/6T40 встречаются на автомобилях Chevrolet Cruze, Aveo, Cobalt, а также на моделях Opel Astra J, Mokka, Antara.
Вариатор Jatco JF011E
Не все автолюбители в стране благосклонно относятся к самому массовому вариатору — Jatco JF011E. На свои автомобили их устанавливают Nissan, Renault, Mitsubishi, Citroen, Peugeot, Dodge, Jeep и Suzuki.
ВАЗовская АМТ — роботизированная коробка передач с одним сцеплением
АВТОВАЗ впервые начал выпускать автоматическую коробку передач как модификацию обычной механики, только снабженной электроприводами переключения передач и сцепления. Коробка получила название АМТ и была преподнесена как прорыв в отечественном автомобилестроении. Бестселлер среди отечественных машин — Lada Vesta практически с самого начала производства стала комплектоваться этой коробкой передач.
Гидромеханическая DP0/DP2
Многие автолюбители, пострадавшие от капризов четырехступенчатой гидромеханической коробки передач DP0, считают ее конструкцию местью французов за Ватерлоо.
Подведем итоги
Как видно, использование коробки — автомат не предполагает каких-либо сложностей, однако необходимо соблюдать определенные правила и придерживаться целого ряда рекомендаций.
Только соблюдение условий и правил эксплуатации коробки — автомат позволяет сохранить плановый ресурс АКПП (особенно с учетом достаточно высокой стоимости ремонта «автомата»), а также не испытывать каких-либо проблем и сбоев (толчки, пинки, рывки АКПП) во время езды на автомобиле с трансмиссией данного типа.
Устройство коробки – автомат: как работает автоматическая КПП
Начнем с того, что в США автомобили, оснащенные автоматической трансмиссией, появились в 1940-х годах. Как известно, наличие автоматической коробки передач существенно облегчает процесс эксплуатации транспортного средства, также снижаются нагрузки на водителя, повышается безопасность и т.д.
Отметим, что под «классической» автоматической коробкой следует понимать гидромеханическую коробку передач (гидромеханический автомат). Далее мы рассмотрим устройство коробки — автомат, конструктивные особенности, а также преимущества и недостатки КПП данного типа.
Автомобиль с автоматической трансмиссией: преимущества и недостатки
Начнем с плюсов. Установка автоматической трансмиссии позволяет водителю во время езды не использовать рычаг переключения передач, также не задействована нога для постоянного выжима сцепления при переходе на повышенную или пониженную ступень.
Другими словами, изменение скорости происходит автоматически, то есть сама коробка учитывает нагрузку на ДВС, скорость движения ТС, положение педали газа, желание самого водителя резко ускориться или двигаться плавно и т.д.
Что касается минусов, они также имеются. Прежде всего, конструктивно АКПП является сложным и дорогостоящим агрегатом, отличается сниженной ремонтопригодностью и ресурсом по сравнению с механическими (ручными) КПП. Автомобиль с данным типом КПП расходует больше топлива, автоматическая коробка отдает меньше крутящего момента на колеса, так как КПД коробки автомат несколько снижен.
Также наличие в автомобиле автоматической трансмиссии накладывает на водителя определенные ограничения. Например, коробку автомат нужно прогревать перед поездкой, желательно избегать постоянных резких стартов и слишком интенсивного торможения.
На машине с автоматической коробкой нельзя буксовать, не допускается буксировка автомобиля с коробкой автомат на высокой скорости на большие расстояния без вывешивания ведущих колес и т.д. Еще добавим, что такую коробку сложнее и дороже обслуживать.
Коробка автомат: устройство
Итак, даже с учетом определенных недостатков, автоматическая гидромеханическая коробка по ряду причин долгое время оставалась наиболее распространенным решением для изменения крутящего момента среди других типов автоматических трансмиссий.
Прежде всего, даже с учетом того, что ресурс и производительность таких коробок ниже, чем у «механики», гидромеханическая коробка передач достаточно надежна и долговечна. Теперь давайте рассмотрим устройство АКПП.
Автоматическая коробка передач состоит из следующих базовых элементов:
- Гидротрансформатор. Устройство выполняет функцию сцепления по аналогии с МКПП, однако для перехода на ту или иную передачу не требуется участия водителя;
- Планетарный ряд, который аналогичен блоку шестерен в ручной «механике» и позволяет изменять передаточное отношение при переключении передач;
Тормозная лента и фрикционы (передний, задний фрикцион) позволяют плавно и своевременно переключать передачи; - Управление АКПП. Данный узел включает в себя маслосборник (поддон коробки), шестеренчатый насос, а также клапанную коробку;

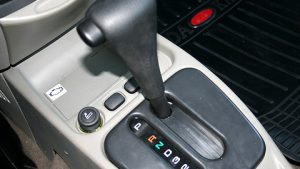

Управление коробкой автомат производится при помощи селектора. Как правило, АКПП имеют следующие основные режимы:
- Режим Р – парковка;
- Режим R – движение задним ходом;
- Режим N –нейтральная передача;
- Режим D –езда вперед с автоматическим переключением передач;
Также могут иметься и другие режимы. Например, режим L2 означает, что включаться будет только первая и вторая передачи при движении вперед, режим L1 указывает на включение только первой передачи, режим S следует понимать как спортивный, могут иметься различные «зимние» режимы и т.д.
Срабатывает режим «кик-даун» в том случае, когда водитель резко нажимает на газ, после чего коробка быстро переходит на пониженные передачи, тем самым позволяя раскрутить двигатель до высоких оборотов.
Как видно, коробка — автомат фактически состоит из гидротрансформатора, механической коробки передач, а также системы управления, что в совокупности и образует гидромеханическую коробку. Давайте рассмотрим ее устройство.
Принцип работы и конструкция гидротрансформатора
Гидротрансформатор необходим для того, чтобы передавать и изменять крутящий момент от двигателя на коробку. Также гидротрансформатор уменьшает вибрации. Устройство гидротрансформатора предполагает наличие насосного, турбинного и реакторного колеса.
Также в гидротрансформаторе имеется блокировочная муфта и муфта свободного хода. Гидротрансформатор (ГДТ, часто в обиходе называется «бублик») является частью АКПП, однако имеет отдельный корпус из прочного материала, заполненный рабочей жидкостью.
Блокировочная муфта необходима для блокировки гидротрансформатора в некоторых режимах работы. Обгонная муфта или муфта свободного хода отвечает за то, чтобы жестко закрепленное реакторное колесо получило возможность вращаться в противоположную сторону.
Теперь давайте рассмотрим, как работает гидротрансформатор. Его работа основана на замкнутом цикле и заключается в том, что от насосного колеса трансмиссионная жидкость подается на турбинное колесо. Затем поток жидкости поступает к реакторному колесу.
Лопасти реактора сконструированы так, чтобы усиливать скорость потока жидкости АТФ. Затем ускоренный поток перенаправляется на насосное колесо, заставляя его вращаться с большей скоростью Результат — увеличение величины крутящего момента. Стоит добавить, что максимальный момент достигается при вращении гидротрансформатора на самой малой скорости.
Когда раскручивается коленвал двигателя, происходит выравнивание угловых скоростей насосного и турбинного колеса, при этом поток трансмиссионной жидкости изменяет направление. Затем происходит срабатывание муфты свободного хода, после чего начинает вращаться реакторное колесо. В этом случае гидротрансформатор переходит в режим гидромуфты, то есть происходит передача только крутящего момента.
Следует отметить, что в современных автоматических коробках передач реализован режим работы с проскальзыванием муфты блокировки гидротрансформатора. Такой режим исключает полную блокировку гидротрансформатора.
Данный режим работы возможно реализовать в том случае, если условия соответствующие, то есть когда нагрузка и скорость подходят для его активации. Главной же задачей проскальзывания муфты становится более интенсивный разгон автомобиля, снижение расхода горючего, более мягкое и плавное включение передач.
Из чего состоит АКПП: как устроена и работает механическая часть коробки
Сама автоматическая коробка передач (АКПП), как и механическая, ступенчато изменяет крутящий момент при движении машины вперед, а также позволяет двигаться назад при включении задней передачи.
При этом в автоматических коробках обычно используется планетарный редуктор. Данное решение компактное, позволяет реализовать эффективную работу. Например, МКПП зачастую имеет два планетарных редуктора, которые соединены последовательно и работают совместно.
Объединение редукторов делает возможным получить необходимое число ступеней (скоростей) в коробке. Простые АКПП имеют четыре ступени (четырехступенчатый автомат), тогда как современные решения могут иметь шесть, семь, восемь, или даже девять ступеней.
Планетарный редуктор включает в себя несколько последовательных планетарных передач. Такие передачи образуют планетарный ряд. Каждая из планетарных передач включает:
- солнечную шестерню;
- сателлиты;
- коронную шестерню;
- водило;
Возможность изменить крутящий момент и передать вращение становится доступной в том случае, когда происходит блокировка элементов планетарного ряда. Заблокирован может быть один или два элемента (солнечная или коронная шестерня, водило).
Если заблокирована коронная шестерня, тогда происходит увеличение передаточного числа. Если же солнечная шестерня неподвижна, тогда передаточное отношение будет уменьшено. Заблокированное водило означает, что происходит смена направления вращения.
Замыкание муфт и тормозов происходит благодаря гидроцилиндрам. Управление такими гидроцилиндрами реализовано из специального модуля (распределительный модуль).
Еще в общей конструкции автоматической коробки может присутствовать обгонная муфта, задачей которой становится удерживание водило, что позволяет предотвратить его вращение в противоположную сторону. Получаются, передачи в АКПП переключаются благодаря фрикционам и тормозам.
Управление АКПП и принцип работы автоматической коробки
Что касается принципов работы АКПП, коробка работает по заданному алгоритму включения и выключения фрикционов и тормозов. Система управления такими включениями и выключениями на современных коробках электронная, то есть имеет селектор (рычаг), датчики и ЭБУ коробкой передач.
Блок управления автоматической коробкой передач интегрирован в ЭСУД и тесно связан с блоком управления двигателем. По аналогии с ЭБУ двигателем, блок управления АКПП также взаимодействует с различными датчиками, которые передают на него сигналы о частоте вращения КПП, температуре трансмиссионной жидкости, положении педали газа, режимах установки селектора и т.д.
При этом нет четкого заданного алгоритма, то есть точка перехода на разные передачи «плавающая» и определяется самим ЭБУ коробкой. Такая особенность позволяет системе работать более гибко.
Гидроблок (он же гидравлический блок, гидроплита, распределительный модуль) фактически осуществляет управление трансмиссионной жидкостью ATF, отвечая за срабатывание фрикционов и тормозов в АКПП. Данный модуль имеет электромагнитные клапаны (соленоиды) и специальные распределители, которые соединены между собой узкими каналами.
Рекомендуем также прочитать статью о том, что делать, если появилась течь между двигателем и коробкой передач. Из этой статьи вы узнаете о причинах, по которым моторное масло из ДВС вытекает в месте соединения мотора и коробки, а также что делать в этом случае.
Соленоиды нужны для переключения передач, так как они регулируют давление рабочей жидкости в коробке. Работа данных клапанов контролируется и регулируется блоком управления АКПП. Распределители отвечают за выбор рабочих режимов и задействуются посредством рычага (селектора).
С учетом того, что в процессе работы коробка имеет свойство нагреваться, АКПП зачастую имеет собственную систему охлаждения. При этом, в зависимости от конструкции, может присутствовать отдельный масляный радиатор коробки автомат, или же охладитель или теплообменник, который включается в общую систему охлаждения силового агрегата.
Что в итоге
С учетом приведенной выше информации становится понятно, что автоматическая коробка является целым комплексом механических, гидравлических и электронных устройств. При этом управление осуществляется как гидравликой, так и электронным блоком.
Также следует отметить, что по компоновке автоматические трансмиссии могут отличаться для автомобилей с передним и задним приводом, хотя большинство составных элементов одинаковы.
Что касается гидротрансформатора, данное устройство можно считать отдельным элементом АКПП, так как ГДТ ставится между мотором и коробкой, выполняя функции сцепления по аналогии с МКПП.
Рекомендуем также прочитать статью о том, как тормозить двигателем. Из этой статьи вы узнаете о том, чем данный способ торможения и снижения скорости автомобиля может быть полезен в процессе эксплуатации ТС.
Также от гидротрансформатора приводится в действие масляный насос внутри коробки автомат. Указанный насос создает рабочее давление трансмиссионной жидкости, что, в свою очередь, позволяет реализовать управление коробкой.
Получается, пока ДВС не работает, давления рабочей трансмиссионной жидкости в коробке не будет. Это значит, что без давления не удастся реализовать управление АКПП, причем независимо от того, в каком положении будет стоять селектор выбора режима работы. Более того, попытка заводить машину с автоматом «с толкача» может привести к серьезным поломкам коробки передач.
Что такое торможение двигателем. Как правильно выполнять данный прием. Плюсы и минусы, соновные рекомендации. Торможение двигателем на автомобилях с АКПП.
Выжим сцепления перед запуском мотора: когда нужно выжимать сцепление и в каких случаях делать это не рекомендуется. Полезные советы и рекомендации.
Плюсы и минусы контрактного мотора или коробки. Преимущества контрактных агрегатов, возможные нюансы и недостатки после покупки контрактного мотора и КПП.
Почему начинает капать или течет моторное масло на стыке двигателя и КПП. Как точно определить причину утечки смазки, способы диагностики и ремонта.
Причины затрудненного включения передач на заведенном моторе. Трансмиссионное масло и уровень в КПП, износ синхронизаторов и шестерен коробки, сцепление.
Стыковка коробки передач и двигателя автомобиля. Соединение механической и автоматической трансмиссии с ДВС: на что обратить внимание, особенности и нюансы.
Источник https://autovogdenie.ru/avtomaticheskaya-korobka-peredach-akpp-princip-raboty-ustrojstvo-i-ekspluataciya.html
Источник https://www.avtogide.ru/shema-raboty-akpp-avtomaticheskoj-korobki-peredach-upravlenie-korobkoj-avtomat-na-avtomobile-i-ekspluatacziya-akpp.html
Источник http://krutimotor.ru/ustrojstvo-avtomaticheskoj-korobki-peredach/
Источник
