Норма компрессия в дизельном двигателе — какая должна быть?
Принцип работы дизельных силовых агрегатов основан на воспламенении топливной смеси в цилиндрах под высоким давлением. В отличие от бензинового мотора в дизеле отсутствует система искроподачи с помощью наконечников электродов на свечах: обогащённая кислородом смесь подаётся в камеру сгорания, где высокая температура образуется в процессе сжатия. Вместо образования электрической искры дополнительный предпусковой нагрев обеспечивают свечи накаливания.
Основной параметр для диагностики состояния дизельного двигателя– компрессия, от которой зависит мощность и стабильная работа механизмов цилиндропоршневой группы.
Что такое компрессия в дизельном двигателе
Компрессия – это показатель давления в цилиндре, которое создаётся поршнем в максимальной высшей (мёртвой) точке такта. В технической литературе принято использовать аббревиатуру ВМТ (высшая мёртвая точка). Величина измеряется в кг/см² и зависит от двух основных факторов:
- Нарушение герметичности камеры сгорания: происходит утечка воздуха, давление в системе падает. Изношенность клапанов, узлов цилиндропоршневой группы, либо неправильная регулировка газораспределительного механизма приводит к снижению компрессии.
- Состояние коленчатого вала и скорость его вращения: потеря стабильных оборотов приводит к тепловым потерям при сжатии воздуха поршнем. Показатель степени сжатия становится ниже нормы, что напрямую влияет на энергию, которая образуется в результате образования рабочих газов при сгорании топливной смеси в цилиндрах.
Быстрый износ механизмов ЦПГ (цилиндропоршневой группы) зависит от качества смазочных материалов, интенсивности нагрузок в период эксплуатации, количества холодных пусков при минусовой температуре воздуха и часов работы на максимальных оборотах. Некорректная регулировка клапанной системы способствует образованию нагара на стенках камеры сгорания, гильзах цилиндров, коксованию поршневых и маслосъёмных колец. В результате недостаточного давления топливная смесь сгорает не полностью, смешивается с остатками масла, оставляя продукты гари, сажи на узлах ЦПГ. Первый признак изношенности в таком случае– дымный выхлоп и падение мощности двигателя.
Во время запуска и срабатывания стартера коленчатый вал в дизельном агрегате вращается со скоростью 200-300 об/мин: чем выше крутящий момент- тем выше компрессия. Если давление в камере сгорания будет ниже 16 атмосфер- то дизель завести обычным способом с ключа становится невозможным. Теплопотери вызывают уменьшение показателя степени сжатия и нарушению регулировки фаз газораспределения.
Важно! Продолжительная эксплуатация дизельного агрегата с некорректной работой газораспределительного механизма приводит к выходу из строя всего блока цилиндров. Вплоть до заклинивания поршней без возможности восстановления и капитального ремонта.
Как завести дизель с низкой компрессией
Также масло можно заливать и через форсуночные отверстия, но демонтаж дизельных форсунок сложнее, требует больше навыков и времени. По окончании заливки масла во все цилиндры мотор нужно провернуть в ручном режиме. Достаточно сделать пару оборотов, за которые на стенках цилиндров образуется равномерная масляная пленка. После этого мотор с выкрученными свечами накала необходимо снова провернуть на два или три оборота, но уже стартером.
Данная операция позволит удалить излишки масла из цилиндров агрегата и избежать так называемого гидроклина, который может возникнуть после закручивания свечей. Наиболее частой причиной потери компрессии выступает неисправность поршневых колец. Самостоятельная заливка масла позволяет существенно поднять компрессию в момент первого запуска до оптимальных параметров, что и приводит к уверенному пуску мотора.
Норма компрессии в цилиндрах дизельного двигателя
В зависимости от мощности силового агрегата, типа конструкции его камеры сгорания и системы впрыска, норма компрессии может быть разной. Ее необходимо искать в техническом описании каждой конкретной марки. Ниже указаны стандартные показатели соотношения температуры запуска и компрессии, при котором возможен пуск дизельного двигателя любого типа:
- Менее 18 кг/см² – запуск двигателя невозможен даже с принудительным подогревом системы;
- 22-24 кг/см² – пуск возможен только на горячем агрегате, после падения температуры ниже 0° С гарантирован отказ запуска со стартера;
- 24-26 кг/см² – запускается при температуре воздуха – 10° С;
- 26-28 кг/см² – максимальная температура запуска – 15° С;
- 28-32 кг/см² – возможен холодный пуск до – 25° С;
- 32-36 кг/см² – возможен холодный пуск до – 30° С;
- 36-40 кг/см² – возможен холодный пуск до – 40° С.
Эти нормы компрессии применяют только при исправности всех остальных систем, отвечающих за работу мотора: подача топлива (топливный насос высокого давления), 100% заряд аккумуляторной батареи, исправные узлы ГРМ. Современные типы дизелей с раздельной камерой сгорания и системой впрыска топливной смеси «Common Rail» имеют лучшие результаты: на каждый показатель компрессии в среднем будет плюс пять температурных значений. Так же погрешность увеличивается с количеством цилиндров в агрегате и типом компоновки: V-образные на 6 и 8 цилиндров имеют большее преимущество перед обычными рядными четырёхцилиндровыми.
Коэффициент заполнения камеры сгорания воздухом при максимальной степени сжатия и достаточном давлении (компрессии) создают рабочую температуру воспламенения топливной смеси.
Понятие степени сжатия
Эти термины часто путают или объединяют в один термин. На самом деле это два разных термина, и они по-разному характеризуются.
Для начала разберем все, что касается степени сжатия дизельных двигателей.
Отношение объема цилиндра двигателя, когда поршень достигает нижней мертвой точки (ВМТ), к объему камеры сгорания, когда поршень достигает верхней мертвой точки, является степенью сжатия двигателя.
Этот коэффициент указывает на перепад давления, который возникает в цилиндре двигателя, когда топливо поступает в цилиндр.
В технической документации, прилагаемой к дизельному двигателю, степень сжатия указывается в виде математического отношения, например 18: 1.
Для дизельного двигателя оптимальная степень сжатия составляет от 18: 1 до 22: 1. Именно при этих передаточных числах двигатель достигает максимальной эффективности.
Как замерять давление в цилиндрах
Снятие показателей компрессии выполняют при помощи специального прибора – компрессометра. Компрессометр работает по принципу манометра: переходник с конструкцией наконечника форсунки или свечи накаливания предназначен для установки в головку блока цилиндров и имеет запорный клапан, который препятствует потере давления во время измерений. Простые устройства снабжены обычной шкалой со стрелкой, более точные профессиональные приборы – электронные цифровые, либо синхронизированы с компьютером.
Внимание! Компрессометр должен быть откалиброван с точностью до 0,1 кгс/см² – в противном случае результаты замеров не будут соответствовать нормам.
Перед измерением дизельный двигатель прогревают на максимальных оборотах до рабочей температуры масла, проверяют работу стартера и состояние заряда аккумуляторной батареи в 100%. Каждый цилиндр замеряют по отдельности.
Что делать при снижении компрессии
Как же повысить компрессию? Низкие показатели обычно являются следствием износа при его большом пробеге. Так же, как и бензиновый мотор, такой дизель часто подлежит капитальному ремонту, а именно: замене шатунно-поршневой группы, притирке клапанов, замене прокладок головки блока цилиндров. Даже если проверка компрессии дизельного двигателя показывает ее снижение только в одном из них или в нескольких.
Тем не менее, немного отсрочить дорогостоящий ремонт можно при помощи специальных средств для увеличения компрессии. Это, в первую очередь, разнообразные присадки, которые добавляются при замене масла для дизельных двигателей. Они видоизменяют его начальный состав и повышают вязкостные характеристики, таким образом, удается минимизировать утечки давления через компрессионные кольца и поднять компрессию. Также для увеличения давления и уменьшения утечек проводят притирку клапанов.
Ремонт дизелей обходится значительно дороже из-за конструктивных особенностей и высоких технических требований к диагностике и специальному оборудованию. Поэтому важно регулярно проводить измерение компрессии дизельного двигателя, чтобы при помощи своевременных профилактических мер продлить его работоспособность.
Почему компрессия может понижаться
Падение давления в цилиндрах сопровождается следующими характерными признаками:
- отказ запуска двигателя при низкой температуре либо плохое срабатывание системы зажигания;
- во время работы на холостых оборотах происходит «троение»;
- падение мощности с нестабильными оборотами;
- повышенный расход топлива;
- чрезмерное потребление масла;
- посторонние примеси выхлопных газов (дымный выхлоп);
- сильный шум, вибрации во время открывания дроссельной заслонки.
Пониженная компрессия возникает из-за утечек воздуха в системе газораспределительного механизма, блока цилиндров либо износа элементов и узлов цилиндропоршневой группы. ГРМ может некорректно работать по причине образования нагара на чашках клапанов, поломки приводных механизмов (пружин, седла). Для выявления конкретной причины проводят диагностику клапанной системы – измеряют зазоры клапанов.
В случае износа деталей ЦПГ (цилиндропоршневой группы) демонтируют головку блока цилиндров с целью нахождения изношенной чашки поршня, прокладок, поршневых колец или рабочей поверхности цилиндров. Прогары, трещины на корпусе головки блока можно установить визуально.
Как проверить компрессию на бензиновых и дизельных моторах
Проверка компрессии в цилиндрах двигателя различными методами позволяет более точно установить проблемное место, где следует сосредоточить свои силы. Производить замер можно в собственном гараже, не прибегая к услугам специалистов. Если вы решили собственноручно измерить этот чрезвычайно важный показатель, то необходимо вооружиться следующим арсеналом:
- Сам прибор замера – компрессометр.
- Заряженный автомобильный аккумулятор.
- Свечной ключ.
- Исправный стартер.
Специалисты зачастую проводят замер на непрогретом двигателе. Если должного опыта в проведении подобной работы нет, то предварительно необходимо прогреть мотор. После чего производится демонтаж воздушного фильтра, отключение низковольтных проводов.
Компрессометр – обычный манометр со специальным переходником. Устройство подключается к свечному отверстию и таким образом происходит замер в каждом цилиндре с одновременным запуском мотора на холостом ходу. Компрессометр удерживается несколько секунд. Как только стрелка перестаёт расти, прибор отсоединяется. Данную процедуру желательно проделать несколько раз, после чего вывести среднее значение. Вполне нормальная ситуация, когда полученные данные отличаются от заверенных производителем. Ведь в ходе эксплуатации авто происходит естественный износ деталей поршневой группы, что способствует уменьшению компрессии. Расхождение в пределах 10% считаются допустимым.
Если некоторые отклонения от нормы компрессии бензинового мотора допустимы, то для дизельного двигателя всё намного серьёзней. Производить замеры дизеля стоит не только с целью определения состояния поршневой группы, но и для того, чтобы получить рамки температурного режима, при которых возможна стабильная работа «холодного» дизельного мотора. Для того, чтобы измерить давление в цилиндрах дизельного двигателя, необходимо отключить питание, оставив в работоспособном состоянии только стартер. При замере необходимо соблюдать, пожалуй, самое важное условие – коленчатый вал должен совершать 200-250 оборотов в минуту.
Чтобы измерить данный параметр в цилиндрах дизельного мотора, необходимо соблюсти следующие условия:
- Отключить подачу топлива;
- Выкрутить одну форсунку;
- Убедиться в работоспособности аккумулятора и стартера.
Необходимо обесточить электромагнитный клапан подачи топлива по магистрали. После чего компрессометр подключается к отверстию форсунки. Прибор должен быть с пределом измерения, по меньшей мере, 60 атмосфер.
Способы устранения проблем
При обнаружении пониженной компрессии проводят полную проверку всех систем. Современные методы диагностики с помощью специального сканера «G‑Scan» позволяют установить причину поломки с точностью до конкретного узла на основе анализа данных топливной смеси, значений компрессии и различных показаний датчиков. Сканер учитывает записи журнала ЭСУД (электронной системы управления двигателем), где отклонения в работе систем детализированы, все сбои в механизмах ГРМ учтены согласно кодам ошибок.
Бортовая компьютерная диагностика обеспечит точное определение нарушения, которое можно пропустить при визуальном осмотре. Например, в процессе недостаточной подачи топливной смеси в цилиндр из-за нарушения зазора какого-либо клапана, блок-контроллер на основании показаний кислородного датчика регулирует дополнительный впрыск на конкретный цилиндр, отдавая команду на исполнительное устройство. При обычной проверке с измерением зазоров всех клапанов, установить причину нагара на конкретном участке бывает невозможно.
Причина снижения давления может быть из-за незначительной утечки воздуха, когда для исправления достаточно простой регулировки или замены прокладки. В случае серьёзного износа важных механизмов ЦПГ потребуется капитальный ремонт двигателя.
Рекомендации и требования
Получить высокоточные результаты замеров можно, выполняя следующие рекомендации:
- стартер должен быть полностью работоспособным;
- выкручивать необходимо все свечи накаливания без исключения;
- подачу топлива требуется отключить;
- загрязненный воздушный фильтр следует заменить или на время отсоединить от впуска трубопровода подачи воздуха;
- силовой агрегат нужно заранее прогреть до 900 Цельсия.
Проводить работу удобнее с напарником, который будет выжимать до предела педаль газа. С нажатой до упора педалью крутить стартером двигатель нужно не менее 5 сек. Фиксировать при этом следует максимальные показатели.
Как завести мотор при недостаточной компрессии
При низких показателях компрессии дизельный агрегат не запускается обычным проворотом стартера. Если пуск производится в минусовую температуру на холодном моторе- то усилие для нормальной скорости вращения коленчатого вала требуется большее, так как масло на морозе становится более вязким. Для подогрева кардана используют обычную паяльную лампу, которую устанавливают внизу и разогревают системы двигателя горячим воздухом.
Искусственно повысить компрессию для разового холодного пуска можно также созданием масляной плёнки в цилиндрах. Для этого выворачивают свечи накала, либо форсунки и заливают моторное масло с помощью шприца прямо в камеру сгорания, объёмом не более 50 мл. Повторяют всю процедуру на каждом цилиндре в отдельности. После проворачивают коленчатый вал, чтобы на стенках образовалась равномерная масляная плёнка, которая обеспечит создание герметичности во время пуска. Используя такой способ нужно проследить распределения масла в цилиндра, до запуска двигателя поршень должен сделать несколько тактов стартером, чтобы избежать гидроклина.
Методика измерения
Чтобы измерить компрессию дизельного двигателя, потребуется определенное специальное оборудование. При проведении замеров потребуется компрессометр — вариант манометра, приспособленный для измерения давления внутри цилиндров.
Как измерять компрессию? Работа состоит из следующих этапов:
- Для начала надо снять свечу накаливания или форсунку на одном из цилиндров.
- Вместо них вкручивается штуцер манометра .
- Коленчатый вал проворачивается с помощью стартера , в это время фиксируются показатели давления. Стартер должен обеспечивать не менее 200 об/мин.
- Манометр отсоединяется и проверка проводится аналогично во всех остальных цилиндрах . В норме результаты измерений должны быть примерно одинаковыми во всех цилиндрах.
- Свечи или форсунки вновь выкручиваются и в каждый цилиндр через отверстие впрыскивается 50 мл моторного масла.
- Движок прокручивается стартером при снятых свечах или форсунках . После этого вновь проверяется компрессия во всех цилиндрах.
Перед тем, как замерить компрессию дизельного двигателя, его надо прогреть до рабочей температуры.
Если показатель изменился в большую сторону, значит, имеет место износ деталей шатунно-поршневой группы в цилиндрах дизельного двигателя.
Какое давление рабочей смеси установится в цилиндрах двигателя автомобиля
Потому что у Вас недостаточный уровень (требуется уровень не менее 1).
Т.к. вы неавторизованы на сайте. Войти.
Т.к. тема является архивной.
Потому что у Вас недостаточный уровень (требуется уровень не менее 1).
оно там всегда разное
от чуть меньше атмосферного на впуске до 60 атм при вспышке топлива
Т.к. вы неавторизованы на сайте. Войти.
Т.к. тема является архивной.
Потому что у Вас недостаточный уровень (требуется уровень не менее 1).
Т.к. вы неавторизованы на сайте. Войти.
Т.к. тема является архивной.
Потому что у Вас недостаточный уровень (требуется уровень не менее 1).
ну тип того.
какое давление максимальное там может быть?
Т.к. вы неавторизованы на сайте. Войти.
Т.к. тема является архивной.
Потому что у Вас недостаточный уровень (требуется уровень не менее 1).
Т.к. вы неавторизованы на сайте. Войти.
Т.к. тема является архивной.
Потому что у Вас недостаточный уровень (требуется уровень не менее 1).
Т.к. вы неавторизованы на сайте. Войти.
Т.к. тема является архивной.
Потому что у Вас недостаточный уровень (требуется уровень не менее 1).
Т.к. вы неавторизованы на сайте. Войти.
Т.к. тема является архивной.
Потому что у Вас недостаточный уровень (требуется уровень не менее 1).
завтра. или сегодня вечером скажу и фотки покажу затеи. сейчас пока решается вопрос.
пока опасности моей жизни нет.
Т.к. вы неавторизованы на сайте. Войти.
Т.к. тема является архивной.
Потому что у Вас недостаточный уровень (требуется уровень не менее 1).
Т.к. вы неавторизованы на сайте. Войти.
Т.к. тема является архивной.
Потому что у Вас недостаточный уровень (требуется уровень не менее 1).
Т.к. вы неавторизованы на сайте. Войти.
Т.к. тема является архивной.
Потому что у Вас недостаточный уровень (требуется уровень не менее 1).
и какие из этой истории можно сделать выводы.
Т.к. вы неавторизованы на сайте. Войти.
Т.к. тема является архивной.
Потому что у Вас недостаточный уровень (требуется уровень не менее 1).
Т.к. вы неавторизованы на сайте. Войти.
Т.к. тема является архивной.
Потому что у Вас недостаточный уровень (требуется уровень не менее 1).
т.е. сука банальный интерес не проканает?)))))
Если я у тебя спрошу: Лех, а какое давление на ниссане? — ты меня сразу начнешь подозревать в колхозе над жигулевским бензонасосом в несчастный бак еномарки?))
Т.к. вы неавторизованы на сайте. Войти.
Т.к. тема является архивной.
Потому что у Вас недостаточный уровень (требуется уровень не менее 1).
Т.к. вы неавторизованы на сайте. Войти.
Т.к. тема является архивной.
Потому что у Вас недостаточный уровень (требуется уровень не менее 1).
Т.к. вы неавторизованы на сайте. Войти.
Т.к. тема является архивной.
Потому что у Вас недостаточный уровень (требуется уровень не менее 1).
Т.к. вы неавторизованы на сайте. Войти.
Т.к. тема является архивной.
Потому что у Вас недостаточный уровень (требуется уровень не менее 1).
Т.к. вы неавторизованы на сайте. Войти.
Т.к. тема является архивной.
Потому что у Вас недостаточный уровень (требуется уровень не менее 1).
Т.к. вы неавторизованы на сайте. Войти.
Т.к. тема является архивной.
Потому что у Вас недостаточный уровень (требуется уровень не менее 1).
Т.к. вы неавторизованы на сайте. Войти.
Т.к. тема является архивной.
Потому что у Вас недостаточный уровень (требуется уровень не менее 1).
Т.к. вы неавторизованы на сайте. Войти.
Т.к. тема является архивной.
Потому что у Вас недостаточный уровень (требуется уровень не менее 1).
всякое было.
было даже так, что был снят карбюратор, а проверить работу мотора надо было, я на капот посадил товарища, тот брызгал опрыскивателем в коллектор и мотор работал.
Т.к. вы неавторизованы на сайте. Войти.
Т.к. тема является архивной.
Потому что у Вас недостаточный уровень (требуется уровень не менее 1).
развеиваю атмосферу загадочности.

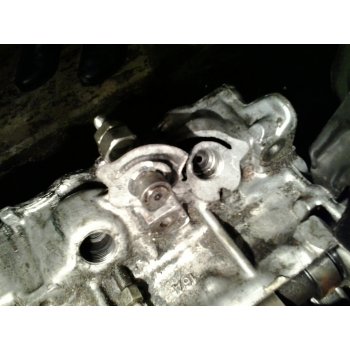

вобщем вот такой казус произошел с дизельным мотором. Думаю, можно ли заварить или что-то как-то сделать?
ps: сразу говорю — ломал не я и вообще я тут не причём. Хочу попробовать починить.
Т.к. вы неавторизованы на сайте. Войти.
Т.к. тема является архивной.
Потому что у Вас недостаточный уровень (требуется уровень не менее 1).
Т.к. вы неавторизованы на сайте. Войти.
Т.к. тема является архивной.
Потому что у Вас недостаточный уровень (требуется уровень не менее 1).
Т.к. вы неавторизованы на сайте. Войти.
Т.к. тема является архивной.
Потому что у Вас недостаточный уровень (требуется уровень не менее 1).
щас поеду к своим аргонщикам. скажу им просто чтоб все сделали как сами думают и чтоб резьба была нормальная и крепкая.
ps: где сейчас модно для прулей покупать запчасти, чтоб много всего в наличии было?
Т.к. вы неавторизованы на сайте. Войти.
Т.к. тема является архивной.
Потому что у Вас недостаточный уровень (требуется уровень не менее 1).
Т.к. вы неавторизованы на сайте. Войти.
Т.к. тема является архивной.
Потому что у Вас недостаточный уровень (требуется уровень не менее 1).
Т.к. вы неавторизованы на сайте. Войти.
Т.к. тема является архивной.
Потому что у Вас недостаточный уровень (требуется уровень не менее 1).
Т.к. вы неавторизованы на сайте. Войти.
Т.к. тема является архивной.
Потому что у Вас недостаточный уровень (требуется уровень не менее 1).
Т.к. вы неавторизованы на сайте. Войти.
Т.к. тема является архивной.
Потому что у Вас недостаточный уровень (требуется уровень не менее 1).
Т.к. вы неавторизованы на сайте. Войти.
Т.к. тема является архивной.
Потому что у Вас недостаточный уровень (требуется уровень не менее 1).
Объявления на НН.РУ — Авто
Изготовление платформы ломаного типа с выдвижными аппарелями на шасси ГАЗ-33023 Газель-фермер. Технические характеристики эвакуаторной.
Специализированное предприятие по переоборудованию грузовых автомобилей производит удлинение седельного тягача man ман, iveco ивеко.
Компания-производитель «АвтоТех» предлагает Вам модернизировать Фиат Дукато Fiat Ducato базовой версии для решения.
Удлинить Камаз под кузов 7,5м Удлинение Маз Зубренок, Маз под кузов 9 м Переоборудование шасси удлиненного грузового автомобиля.
Каким должно быть давление масла в двигателе?
Не существует единой нормы давления масла в двигателе, и причина проста: устройства моторных систем от разных производителей автомобилей имеют некоторые отличия. Но и тут есть одно общее правило: давление масла на холостых оборотах на двигатель не может быть выше, чем в режиме нагрузки. Дело в том, что с чем с большей скоростью вращаются элементы системы, тем больше смазки им требуется.
Чтобы понимать, каким должен быть интересующий нас показатель, необходимо представлять себе принцип его замера. Современные авто оснащены специальными датчиками – именно они отслеживают состояние масла в системе. К сожалению, не во всех случаях они точны, но сработавший датчик может как сэкономить деньги на ремонте, так и спасти жизни. А если ремонт все-таки потребуется, то стоить он будет немало.
В эксплуатационном пособии к автомобилю указаны основные технические характеристики и режимы эксплуатации смазки. Также там обычно можно найти марки жидкостей, которые лучше всего подходят конкретному двигателю. Кстати, производители предлагают фирменное масло под брендом автоконцернов.
Существует два нормальных состояния давления масла в двигателе:
— на холостом ходу, то есть двигатель работает вхолостую при низких оборотах, поэтому ему требуется всего около 2 бар или 0,2 МПа;
— на высоких оборотах, здесь цифра зависит от конкретного автомобиля, но для легковых она находится в пределах 4–7 бар.
Показатели, которые считаются нормой, вы можете найти в руководстве по ремонту и эксплуатации вашего авто.
Так, у известного российского автомобиля «Lada Priora» на холостом ходу нормой считается 196,2 кПа, то есть около 2 бар, а при 5 400 оборотах в минуту нормой является 4,5–6,5 бар. Этот уровень считается максимальным для автомобиля.
Производители американских марок обычно пишут нормальное давление из расчета на 1 000 оборотов в минуту. На 1 000 оборотов усредненный показатель составляет 10 фунтов на квадратный дюйм (или 67 кПа). Например, при 2 000 оборотов нормой является 1,3 бар, а при 5 000 оборотов цифра возрастает до 3,4 бар. Но, оценивая эти показатели, не стоит забывать о разнице между отечественными автомобилями и иномарками, а также об отличиях в условиях эксплуатации.
На уровень нормального давления масла в двигателе влияет немало факторов:
- рабочий объем мотора;
- количество цилиндров;
- количество клапанов на цилиндр (2–4) в системе ГРМ;
- объем единовременно заливаемого масла;
- турбированный ДВС или атмосферник;
- бензиновый или дизельный двигатель;
- рядное, V (W) образное, оппозитное расположение цилиндров.
Например, для ВАЗ-2106 минимальное давление масла на холостых оборотах двигателя составляет 0,2 бар – его можно отследить при помощи стрелки на панели. При недостаточном уровне на панели загорается красный индикатор. На старых моделях он выглядит как красная лампа, на новых – это значок лейки. У ВАЗ-2106 давление масла на прогретом двигателе при оборотах до 4 500 в минуту должно быть около 4-5 бар. Иными словами, давление повышается прямо пропорционально увеличению числа оборотов.
Но нужно понимать, что если ваш автомобиль ездит на дизеле, картина будет отличаться. Рассмотрим это на примере Mercedes Benz Vito с двигателем 611980. Для этого агрегата объемом 2,2 л нормой считается давление масла в дизельном двигателе 0,3 бар на холостом ходу. В районе зеленой шкалы эта цифра повышается до 3–3,5, при слишком низком показателе стоит убедиться в исправности смазочной системы автомобиля.
Если рассматривать моторы ЗМЗ, то здесь ситуация мало отличается. Для двигателя 405 нормальным считается от 0,4 бар на холостых и 4 на повышенных оборотах (от 2 и более). Раньше все необходимые данные можно было получить благодаря стрелочному указателю, теперь же, после выхода «ГАЗелей Бизнес», они отображаются бортовым компьютером на приборной панели, причем с точностью до сотых.
В двигателе Chevrolet Lacetti 1.4 минимальный уровень ДМ составляет 0,6 бар на холостом ходу, тогда как при 3 000–3 5000 давление масла на горячем двигателе поднимается до 3 бар.
Сегодня самыми производительными насосами оснащаются модели ВАЗ, а именно «Лада Приора» и ВАЗ 2110 с 16-клапанным мотором. Поэтому на холостом ходу ДМ не поднимается выше 1 бар, а на 5 000 стрелка доходит до 6–6,5.
В случае с Renault Logan все иначе: для моторов с 8-клапанным ГРМ нормальным показателем считается 0,3 бар на холостом ходу. Тогда как у 16-клапанных двигателей этот уровень в два раза выше.
Повышение или понижение ДМ относительно заводских норм негативно отражается на работе мотора. Недостаточный показатель провоцирует масляное голодание, из-за чего усиливается трение между элементами системы, а это приводит к их быстрому износу и может даже вызвать заклинивание двигателя. Слишком высокий уровень нарушает герметичность соединений, из-за чего появляются течи уплотнений, прокладок, происходит выдавливание сальников.
Компрессия двигателя: результаты измерений (таблица итоговых значений)
Добрый день, в сегодняшней статье мы расскажем Вам про проверку компрессии автомобильного двигателя. В материале мы поговорим о том, как правильно делать замеры компрессии ДВС, рассмотрим какие бывают показатели данной процедуры и как конечный результат влияет на вычисление той или иной проблемы с двигателем. Кроме того, мы наглядно увидим таблицу с конечными результатами компрессии и признаки неисправностей того или иного показателя, который отражает определенную неисправность в устройстве.
Часто можно услышать от знакомых и близких людей, что двигатель в автомобиле отлично работал и вдруг у него начала пропадать мощность, повысилось потребление топлива с маслом, а также на холостом ходу можно чувствовать чрезмерную вибрацию. Чтобы однозначно определить, что же происходит с сердцем автомобиля и какие возможные неисправности с ним произошли, используют метод измерения компрессии ДВС. Данную процедуру можно произвести на специализированных станциях технического обслуживания или в домашних условиях при помощи специального прибора по измерению компрессии под названием компрессометр.
Итак, приступим к рассмотрению темы точности и правильности измерения компрессии двигателя, а также установлению неисправностей ДВС исходя из результатов измерений.
1. Понятие компрессии двигателя внутреннего сгорания
Компрессия – это показатель наивысшего давления в рабочей области цилиндра, которое образуется на холостой работе двигателя при крутящем стартере и отключенных свечах зажигания. Компрессию двигателя очень часто сравнивают с параметром степени сжатия, отметим, что это полностью разнонаправленные измерения и показатели.
Для измерения компрессии, как правило, откручивают все свечи зажигания и подключают специальный прибор под названием компрессометр, который напоминает такое устройство как манометр для измерения давления в шинах . Компрессометр состоит из соединительного шланга с нарезанной резьбой на конце и клапаном обратного давления. Когда происходит движение вала коленчатого типа, то в соединительный шланг нагнетается воздух до такого уровня, пока давление в самом шланге не станет таким же, как в рабочей области цилиндра. Показатель, который будет на максимальном уровне и отразит прибор компрессометр на своей шкале.
2. Правила и особенности измерения компрессии двигателя
Для того, чтобы правильно и точно снимать показания с измерительного прибора, которым проверяем компрессию двигателя автомобиля, необходимо знать следующие правила и особенности :
– обязательным моментом должен являться нагретый, но не заведенный двигатель и отключенная подача топлива. Для этого лучше произвести отсоединение топливного насоса или форсунок. Наша главная задача не допустить чрезмерного попадания топлива в рабочую область цилиндров;
– далее выкручиваем все свечи зажигания. Можно в принципе выкрутить и одну, но в этом случае произойдет повышение вращательному сопротивлению коленчатого вала и падение оборотов двигателя в процессе проворачивания таким устройством, как стартер;
– в заключении подготовительных работ перед замером компрессии необходимо удостоверится в оптимальном заряде аккумулятора и исправности приборов стартерной группы.
Компрессию двигателя можно производить при открытой и закрытой заслонки дроссельного типа. В том и другом способе будут получены определенные показатели, которые помогут выявить поломки или недостатки двигателя автомобиля. В том случае, если дроссельная заслонка прикрыта, то попадаемый воздух в рабочую область цилиндров будет довольно низок и следовательно уровень компрессии будет мал, примерные показатели составят от 0,5 до 0,7 микропаскаль. В данном моменте потеря воздуха будет сопоставима с его проникновением в рабочую область цилиндров, что вызовет повышенную чувствительность компрессии к потерям показателей на манометре, так как даже при незначительных утечках итоговое значение может снижаться в разы.
В том случае, когда дроссельная заслонка является открытой, ситуация будет противоположной. При открытой заслонке увеличивается поступление воздуха в рабочую область цилиндров и повышение рабочего давления в них, что в свою очередь приводит в росту утечек, но гораздо меньше количества поступаемого воздуха. В результате показатели компрессии снижаются не такими темпами, как при закрытой заслонке. Такие показатели могут составить от 0,7 до 0,8 микропаскаль. Способ измерения компрессии двигателя, когда заслонка является открытой очень хорошо подходит для выявления серьезных проблем с ДВС. Примером таких проблем могут быть: трещина или чрезмерный нагар поршня, сильная закоксованность поршневых колец, повышенная изношенность клапанов и глубокие царапины на стенках цилиндров.
В том и другом случае измерения компрессии необходимо брать в расчет скорость нарастания внутреннего давления, что поспособствует установлению точной причины неполадки с наибольшей долей вероятности. В том случае, когда на 1-ой рабочей фазе параметр давления, который измеряется манометром прибора будет в районе от 0,3 до 0,5 микропаскаль, а на следующих рабочих фазах двигателя станет резко расти, то это может указывать на сильный износ колец поршневой группы. При такой ситуации попадаемое в рабочую область цилиндра даже малого количества моторного масла вызовет повышение давления на первой рабочей фазе двигателя и уровень компрессии соответственно.
3. Приборы для измерения компрессии двигателя
Наиболее доступным и распространенным приспособлением для измерения компрессии двигателя является компрессометр. К сожалению те отечественные приборы, что можно встретить на наших рынках являются не эффективными и не качественными, в отличие от устройств иностранного производства, выпускающиеся с наборами адаптеров, которые позволяют делать замеры компрессии на транспортных средствах практически различных марок и моделей.
Точно, эффективно и оперативно замеряют компрессию двигателя специальные устройства под названием тестер мотора. Данные устройства определяют даже не компрессию, а колебания и вибрацию электрического тока, который поглощается работой стартера в моменте прокрутки. То есть тестер мотора действует по принципу измерения электрического тока при повышенном давлении в рабочей области цилиндра при максимальной вращательной мощности стартера и коленчатого вала. Таким образом, в процессе измерения появляется возможность одновременно получить данные по уровню компрессии во всех рабочих областях цилиндров. Поэтому нет надобности выкручивать свечи зажигания, что очень облегчает сам процесс на автомобилях с многоцилиндровыми моторами.
Минусом такого устройства являются конечные результаты, которые отражаются в переменных единицах, то есть проценты к рабочей области в цилиндрах, который функционирует лучше всех. К сожалению только самые дорогие модели тестеров могут вычислять показатели компрессии в каждой отдельной области цилиндров, причем это происходит с помощью огромного количества аналитических данных по определенной модели мотора, а потом их сравнение с фактическим давлением в самом цилиндре.
4. Конечные показатели компрессии и на какие возможные дефекты они указывают
Самое главное, что мы должны понимать это то, что все конечные показатели замеров компрессии двигателя являются относительными. Таким образом, для того, чтобы установить точный результат, необходимо полагаться на разность в показателях компрессии в разных рабочих областях цилиндров, а не на абсолютную конечную цифру. Ниже в материале можем видеть наглядно таблицу с конечными показателя компрессии и на какие возможные дефекты двигателя они указывают.
Таблица показателей компрессии двигателя автомобиля после замера
Таким образом, исходя из выше представленной таблицы основных неисправностей из-за повышенной или пониженной компрессии двигателя автомобиля, можно определить, какие проблемы могут возникнуть или уже присутствуют с мотором транспортного средства. Кроме того, очень важно обращать внимание на симптоматику дефектов двигателя при эксплуатации автомобиля, так как они косвенно указывают на определенные проблемы и нюансы с ДВС.
Какое давление рабочей смеси устанавливается в цилиндрах двигателя
Какое давление рабочей смеси устанавливается в цилиндрах двигателя автомобиля, если к концу такта сжатия температура автомобиля
В 22:10 поступил вопрос в раздел ЕГЭ (школьный), который вызвал затруднения у обучающегося.
Вопрос вызвавший трудности
Ответ подготовленный экспертами Учись.Ru
Для того чтобы дать полноценный ответ, был привлечен специалист, который хорошо разбирается требуемой тематике «ЕГЭ (школьный)». Ваш вопрос звучал следующим образом: Какое давление рабочей смеси устанавливается в цилиндрах двигателя автомобиля, если к концу такта сжатия температура автомобиля
После проведенного совещания с другими специалистами нашего сервиса, мы склонны полагать, что правильный ответ на заданный вами вопрос будет звучать следующим образом:
ответ к заданию по физике
НЕСКОЛЬКО СЛОВ ОБ АВТОРЕ ЭТОГО ОТВЕТА:
Работы, которые я готовлю для студентов, преподаватели всегда оценивают на отлично. Я занимаюсь написанием студенческих работ уже более 4-х лет. За это время, мне еще ни разу не возвращали выполненную работу на доработку! Если вы желаете заказать у меня помощь оставьте заявку на этом сайте. Ознакомиться с отзывами моих клиентов можно на этой странице.
ПОМОГАЕМ УЧИТЬСЯ НА ОТЛИЧНО!
Выполняем ученические работы любой сложности на заказ. Гарантируем низкие цены и высокое качество.
Деятельность компании в цифрах:
Зачтено оказывает услуги помощи студентам с 1999 года. За все время деятельности мы выполнили более 400 тысяч работ. Написанные нами работы все были успешно защищены и сданы. К настоящему моменту наши офисы работают в 40 городах.
Площадка Учись.Ru разработана специально для студентов и школьников. Здесь можно найти ответы на вопросы по гуманитарным, техническим, естественным, общественным, прикладным и прочим наукам. Если же ответ не удается найти, то можно задать свой вопрос экспертам. С нами сотрудничают преподаватели школ, колледжей, университетов, которые с радостью помогут вам. Помощь студентам и школьникам оказывается круглосуточно. С Учись.Ru обучение станет в несколько раз проще, так как здесь можно не только получить ответ на свой вопрос, но расширить свои знания изучая ответы экспертов по различным направлениям науки.
Какая компрессия в дизельном двигателе
Принцип работы дизельных силовых агрегатов основан на воспламенении топливной смеси в цилиндрах под высоким давлением. В отличие от бензинового мотора в дизеле отсутствует система искроподачи с помощью наконечников электродов на свечах: обогащённая кислородом смесь подаётся в камеру сгорания, где высокая температура образуется в процессе сжатия. Вместо образования электрической искры дополнительный предпусковой нагрев обеспечивают свечи накаливания.
Основной параметр для диагностики состояния дизельного двигателя– компрессия, от которой зависит мощность и стабильная работа механизмов цилиндропоршневой группы.
Что такое компрессия в дизельном двигателе
Компрессия – это показатель давления в цилиндре, которое создаётся поршнем в максимальной высшей (мёртвой) точке такта. В технической литературе принято использовать аббревиатуру ВМТ (высшая мёртвая точка). Величина измеряется в кг/см² и зависит от двух основных факторов:
Быстрый износ механизмов ЦПГ (цилиндропоршневой группы) зависит от качества смазочных материалов, интенсивности нагрузок в период эксплуатации, количества холодных пусков при минусовой температуре воздуха и часов работы на максимальных оборотах. Некорректная регулировка клапанной системы способствует образованию нагара на стенках камеры сгорания, гильзах цилиндров, коксованию поршневых и маслосъёмных колец. В результате недостаточного давления топливная смесь сгорает не полностью, смешивается с остатками масла, оставляя продукты гари, сажи на узлах ЦПГ. Первый признак изношенности в таком случае– дымный выхлоп и падение мощности двигателя.
Во время запуска и срабатывания стартера коленчатый вал в дизельном агрегате вращается со скоростью 200-300 об/мин: чем выше крутящий момент- тем выше компрессия. Если давление в камере сгорания будет ниже 16 атмосфер- то дизель завести обычным способом с ключа становится невозможным. Теплопотери вызывают уменьшение показателя степени сжатия и нарушению регулировки фаз газораспределения.
Важно! Продолжительная эксплуатация дизельного агрегата с некорректной работой газораспределительного механизма приводит к выходу из строя всего блока цилиндров. Вплоть до заклинивания поршней без возможности восстановления и капитального ремонта.
Норма компрессии в цилиндрах дизельного двигателя
В зависимости от мощности силового агрегата, типа конструкции его камеры сгорания и системы впрыска, норма компрессии может быть разной. Ее необходимо искать в техническом описании каждой конкретной марки. Ниже указаны стандартные показатели соотношения температуры запуска и компрессии, при котором возможен пуск дизельного двигателя любого типа:
Эти нормы компрессии применяют только при исправности всех остальных систем, отвечающих за работу мотора: подача топлива (топливный насос высокого давления), 100% заряд аккумуляторной батареи, исправные узлы ГРМ. Современные типы дизелей с раздельной камерой сгорания и системой впрыска топливной смеси «Common Rail» имеют лучшие результаты: на каждый показатель компрессии в среднем будет плюс пять температурных значений. Так же погрешность увеличивается с количеством цилиндров в агрегате и типом компоновки: V-образные на 6 и 8 цилиндров имеют большее преимущество перед обычными рядными четырёхцилиндровыми.
Как замерять давление в цилиндрах
Снятие показателей компрессии выполняют при помощи специального прибора – компрессометра. Компрессометр работает по принципу манометра: переходник с конструкцией наконечника форсунки или свечи накаливания предназначен для установки в головку блока цилиндров и имеет запорный клапан, который препятствует потере давления во время измерений. Простые устройства снабжены обычной шкалой со стрелкой, более точные профессиональные приборы – электронные цифровые, либо синхронизированы с компьютером.
Внимание! Компрессометр должен быть откалиброван с точностью до 0,1 кгс/см² – в противном случае результаты замеров не будут соответствовать нормам.
Перед измерением дизельный двигатель прогревают на максимальных оборотах до рабочей температуры масла, проверяют работу стартера и состояние заряда аккумуляторной батареи в 100%. Каждый цилиндр замеряют по отдельности.
При сверке обращают внимание на расхождение показателя компрессии каждого цилиндра: минимальная погрешность не должна превышать 1 кгс/см². Равные величины замеров свидетельствуют об одинаковом износе узлов и механизмов цилиндропоршневой группы.
Если результаты второго измерения превышают допустимую норму погрешности, то значит система негерметична. Возможные причины нарушений в таком случае: нарушения зазоров клапанов (дефекты), износ поршневых колец, утечка в корпусе головки блока цилиндров (прогар), поломка чашки поршня. При обнаруженной недостаточной компрессии двигателя диагностируют и устанавливают причину неисправности.
Почему компрессия может понижаться
Падение давления в цилиндрах сопровождается следующими характерными признаками:
Пониженная компрессия возникает из-за утечек воздуха в системе газораспределительного механизма, блока цилиндров либо износа элементов и узлов цилиндропоршневой группы. ГРМ может некорректно работать по причине образования нагара на чашках клапанов, поломки приводных механизмов (пружин, седла). Для выявления конкретной причины проводят диагностику клапанной системы – измеряют зазоры клапанов.
В случае износа деталей ЦПГ (цилиндропоршневой группы) демонтируют головку блока цилиндров с целью нахождения изношенной чашки поршня, прокладок, поршневых колец или рабочей поверхности цилиндров. Прогары, трещины на корпусе головки блока можно установить визуально.
Способы устранения проблем
При обнаружении пониженной компрессии проводят полную проверку всех систем. Современные методы диагностики с помощью специального сканера «G‑Scan» позволяют установить причину поломки с точностью до конкретного узла на основе анализа данных топливной смеси, значений компрессии и различных показаний датчиков. Сканер учитывает записи журнала ЭСУД (электронной системы управления двигателем), где отклонения в работе систем детализированы, все сбои в механизмах ГРМ учтены согласно кодам ошибок.
Бортовая компьютерная диагностика обеспечит точное определение нарушения, которое можно пропустить при визуальном осмотре. Например, в процессе недостаточной подачи топливной смеси в цилиндр из-за нарушения зазора какого-либо клапана, блок-контроллер на основании показаний кислородного датчика регулирует дополнительный впрыск на конкретный цилиндр, отдавая команду на исполнительное устройство. При обычной проверке с измерением зазоров всех клапанов, установить причину нагара на конкретном участке бывает невозможно.
Причина снижения давления может быть из-за незначительной утечки воздуха, когда для исправления достаточно простой регулировки или замены прокладки. В случае серьёзного износа важных механизмов ЦПГ потребуется капитальный ремонт двигателя.
Как завести мотор при недостаточной компрессии
При низких показателях компрессии дизельный агрегат не запускается обычным проворотом стартера. Если пуск производится в минусовую температуру на холодном моторе- то усилие для нормальной скорости вращения коленчатого вала требуется большее, так как масло на морозе становится более вязким. Для подогрева кардана используют обычную паяльную лампу, которую устанавливают внизу и разогревают системы двигателя горячим воздухом.
Искусственно повысить компрессию для разового холодного пуска можно также созданием масляной плёнки в цилиндрах. Для этого выворачивают свечи накала, либо форсунки и заливают моторное масло с помощью шприца прямо в камеру сгорания, объёмом не более 50 мл. Повторяют всю процедуру на каждом цилиндре в отдельности. После проворачивают коленчатый вал, чтобы на стенках образовалась равномерная масляная плёнка, которая обеспечит создание герметичности во время пуска. Используя такой способ нужно проследить распределения масла в цилиндра, до запуска двигателя поршень должен сделать несколько тактов стартером, чтобы избежать гидроклина.
Все про компрессию и степень сжатия дизельного двигателя
Двигатель любого автомобиля, в том числе и дизельный, является довольно сложным устройством, состоящим из механизмов и систем.
Взаимодействие этих систем и механизмов между собой позволяет преобразовывать энергию, возникающую при сгорании топливно-воздушной смеси во вращательное движение кривошипно-шатунного механизма с дальнейшей передачей вращения на трансмиссию.
Основная работа по преобразованию энергии происходит внутри цилиндро-поршневой группы, а именно в цилиндрах.
Преобразование энергии зависит от многих факторов, среди которых степень сжатия двигателя и компрессия. Особенно эти критерии важны в дизельных силовых установках, поскольку воспламенение горючей смеси в цилиндрах таких моторов происходит в результате ее нагрева за счет сжатия.
Понятие степени сжатия
Зачастую эти понятия путают между собой или объединяют в один термин. В действительности это два разных термина, и характеризуются они по-разному.
Сначала разберем все о степени сжатия дизельного мотора.
Соотношение объема цилиндра двигателя в момент нахождения поршня в нижней мертвой точке (НМТ) к объему камеры сгорания в момент, когда поршень достигает верхней мертвой точки и есть степень сжатия двигателя.
Данное соотношение указывает на разницу давления, возникающую в цилиндре двигателя в тот момент, когда в цилиндр поступает топливо.
Как все работает
У дизельного мотора при такте сжатия, когда поршень движется к ВМТ, объем в цилиндре быстро сокращается. В этот момент в камере сгорания находиться только воздух, он-то и сжимается, данный процесс называется тактом сжатия.
При подходе поршня к ВМТ, воздух сжимается на указанную в документации степень сжатия, в камеру сгорания под давлением подается топливо.
Посредством шатуна поступательное движение поршня преобразовывается во вращательное движение колен. вала.
В данном случае давление, возникшее в результате воспламенения смеси, заставляет двигаться поршень к НМТ называется рабочим ходом. Рабочий ход является одним из тактов работы цилиндро-поршневой группы.
При такте сжатия как раз и важна степень сжатия. Чем она выше, тем более легче воспламениться горючая смесь и в более полной мере она сгорит, обеспечив большее давление.
При хорошем показателе степени сжатия дизельный мотор будет обеспечивать больший выход мощности при меньшем количестве сгораемого топлива.
Источник https://coptersworld.ru/pro-dvigatel/kakaya-kompressiya-v-dizelnom-dvigatele.html
Источник https://tehavtoservice.ru/kakoe-davlenie-rabochey-smesi-ustanovitsya-v-tsilindrah-dvigatelya-avtomobilya/
Источник https://pocomp.ru/kakoe-davlenie-rabochey-smesi-ustanavlivaetsya-v-tsilindrah-dvigatelya/
Источник
