Лампа подушек безопасности на приборной панели
Когда загорелась такая лампочка airbag — явно свидетельствует о том, что в данный момент подушки не работают. Значок может не только гореть постоянно, но и моргать, вроде чек энджина, указывая тем самым, на конкретный код ошибки в системе безопасности.
Любой современный автомобиль оборудуется различными средствами безопасности. Так, обязательным атрибутом машины стало наличие не менее чем одной подушки Airbag. А при проблемах с этой самой системой водителю, на приборной панели, сигнализирует лампа подушек безопасности. В любой машине можно найти расположенную где-то в передней части салона маркировку «SRS», что является сокращением от «Supplementary Restrain System» или как звучит по-русски «Система Развернутой Безопасности». Она состоит из определенного количества подушек, а также таких элементов, как:
- ремни безопасности;
- пиропатроны;
- натяжительные приспособления;
- датчики ударов;
- электронная система управления всем этим, являющаяся мозгом автомобильной безопасности.
Система SRS, как и любой другой сложный автомобильный узел, может выйти из строя из-за поломки определенной детали или потери надежности взаимосвязи между элементами. У вас случилось именно это, если на приборной панели загорелась лампочка подушек безопасности, индикатор которой различается в разных моделях автомобилей.
Почему загорается индикатор Airbag на панели приборов?
Если загорается лампа подушек безопасности, это означает, что где-то произошел сбой, причем проблема может касаться не только самых подушек, но и любого другого элемента бортовой системы безопасности.
Если поломок нет, при включении зажигания лампа подушек безопасности высвечивается и мигает шесть раз. Если с системой все нормально и она исправна, индикатор самостоятельно затухает после этого до очередного запуска мотора. Если же есть проблемы – остается гореть. Система начинает самостоятельную диагностику, обнаруживает код неисправности и записывает его в память.
После первого тестирование, спустя небольшой промежуток времени система тестирует свои элементы повторно. Если поломка была определена ошибочно или признаки неисправности пропали, диагностический модуль стирает записанный ранее код ошибки, лампа гаснет и машина работает в штатном режиме. Исключением являются случаи с обнаружением критических поломок – их коды система хранит в долговременной памяти и не стирает.
Возможные неисправности
Если у вас горит srs на приборной панели, проблема обязательно присутствует. Современные автопроизводители очень ответственно подходят к организации безопасности водителя и пассажиров, поэтому отвечающие за это устройства считаются самыми надежными и безотказными элементами практически любой машины. То есть, если горит airbag, нужно не размышлять о возможной неполадке управления безопасностью, а начинать искать проблему, поскольку она присутствует с высочайшей долей вероятности.
Места, где проявляются неисправности системы безопасности Airbag
Если у вас горит лампа подушек безопасности, это может означать одну из следующих неполадок:
- нарушение целостности любого элемента системы;
- прекращение обмена сигналами между элементами системы;
- проблемы с контактами в дверях, которые чаще всего случаются после их ремонта или замены; достаточно просто забыть подключить один разъем, и у вас уже постоянно горит srs;
- механическое повреждение ударного датчика (требуется проверка);
- замыкание или повреждение проводки между любыми частями системы безопасности;
- неполадки предохранителей, проблемы с прохождением сигналов в местах соединений;
- механическое или программное повреждение блока управления системой безопасности;
- нарушение целостности системы в результате монтажа элементов сигнализации;
- неаккуратная замена или регулировка кресел – это тоже причина, из-за которой горит лампа подушек безопасности, поскольку были повреждены проходящие там провода и соединения;
- восстановление подушек безопасности после их срабатывания без обнуления памяти управляющего электронного блока;
- превышение значения сопротивления на одной из подушек;
- критически низкое напряжение в бортовой электросети; если у вас горит airbag именно по этой причине, достаточно просто заменить аккумулятор;
- превышение эксплуатационного периода для подушек безопасности или пиропатронов, чаще всего составляющего до десяти лет;
- выполненный дилетантами тюнинг, который может привести к нарушению целостности проводки или датчиков;
- намокание датчиков из-за мойки автомобиля;
- неправильно выполненная замена аккумулятора.
Что делать, когда загорается лампа системы безопасности?
Кроме указанных неполадок, лампа подушек безопасности может загореться из-за неправильной замены руля, поскольку нам необходимо помнить и о самой подушке безопасности, и о других расположенных в руле или непосредственной близости от него элементах защитной системы. Поэтому в первую очередь следует проверять руль и его компоненты.
Один из таких элементов — шлейф, который также часто выходит из строя. Определить его неисправность можно, поочередно провернув руль в обе стороны. Если лампа постоянно светится, а при повороте руля влево или вправо гаснет, значит шлейф неисправен. Происходит это из-за того, что данный элемент находится в подвижном состоянии во время эксплуатации автомобиля, и в результате может переломиться. Вспомогательным признаком, который подтвердит износ шлейфа, будет отказ кнопок, расположенных на руле (если такие имеются).
Что делать, если в автомобиле сработали подушки безопасности
Как восстанавливаются подушки безопасности после срабатывания
Задачей подушек безопасности является защита человеческого здоровья и жизни при попадании в ДТП и аварии. В момент столкновения с препятствием срабатывает специальный датчик, который мгновенно активирует подушку.
В итоге между телом водителя, пассажиров авто и рулём, передней панелью возникает смягчающая удар прослойка. Это специальный материал, наполняемый воздухом. На срабатывание уходят доли секунды.
Но подушка или airbag — вещь одноразовая. Это не парашют, который после раскрытия можно сложить обратно и пользоваться ещё множество раз. Поэтому очень актуальным является вопрос о том, как происходит восстановление и что для этого потребуется.
Видео
Как убрать ошибку?
На многочисленных форумах автолюбители рассуждают, как убрать ошибку после срабатывания подушек безопасности. Это логично, ведь ездить с горящей лампой — удовольствие неприятное и опасное.
При загорании индикатора стоит предпринять следующие меры:
- Проверить работу airbag при пуске мотора;
- Сделать диагностику на факт ошибок, определить код. Сделать такую работу часто реально только на СТО;
- Поменять или отремонтировать airbag;
- Обновить модуль системы.
Известны случаи, когда лампочка горит из-за недостаточного контакта или из-за отсутствия подушек, демонтированных после ДТП.
В идеале меняется часовая пружина, блок управления, проводка, ремни и airbag. Как упоминалось, затраты снижаются при покупке узлов с разборки.
Чтобы временно «потушить» лампочку, допускается установка «заглушки» (специального сопротивления на 2,0 — 2,2 Ом).
- Отключить АКБ, установить блок управления и часовую пружину. Вместо airbag устанавливается эквивалентное сопротивление на 2,2 Ом;
- Подключить АКБ и проверить, мигает лампа или нет;
- Стереть краш-дату с блока управления подушек безопасности;
- Отправиться на сервис для обнуления ошибки в блоке управления с помощью сканера. Если все правильно, то лампочка гореть не будет, то есть она загорается ненадолго и гаснет.
Можно ли ездить без подушек безопасности?
Автолюбители часто задают вопрос касательно эксплуатации машины при наличии неисправных (открывшихся) подушек airbag или сработавшем индикаторе неисправности.
Загорание значка свидетельствует, что один из датчиков вышел из строя. Это значит, что вероятность несрабатывания подушки при ДТП выше. Индикатор горит и в случае, когда устройство уже сработало и вместо него установлена «заглушка».
Ездить с такими ошибками разрешается (техническая часть автомобиля не страдает). Другое дело, что уровень безопасности падает. Остается риск, что airbag не выполнит поставленной задачи.
Самостоятельно
Теоретически, точно следуя инструкциям, самостоятельное восстановление подушек безопасности возможно.
Но необходимо быть очень внимательным.
Что потребуется
Необходимо будет откручивать, вкручивать болты, отсоединять клеммы. , чтобы внезапно не сработал «выстреливающий» механизм. Для перепрошивки ЭБУ нам будет нужен ещё и собственный ноутбук.
Пошаговые инструкции
Замена пиропатрона обычно не так уж сложна. Откручиваются болты, отсоединяются клеммы и подушка. Потом откручиваются болты уже в самой подушке, достаётся старый пиропатрон, вставляется новый. Вот и всё!
Перепрошивка электронного блока управления делается так.
Сперва извлекаем — снимаем панель, выключаем аккумулятор, откручиваем гайки и убираем фиксаторы, извлекаем ЭБУ. Потом открываем крышку блока управления и заменяем микросхему. Как можно надёжнее ставим приготовленный заранее ноутбук — при работе его ни в коем случае нельзя смещать. Компьютер присоединяем к диагностическому порту, ещё раз обратив внимание на то, насколько надёжно скреплены провода. Выполняем подключение программатора. Включив зажигание, инсталлируем программу для калибровки двигателя.
Теперь нужно только проверить: глушим мотор, перезапускаем после 10-15 минут. Если он завелся плавно и сразу — всё нормально, иначе повторить операцию.
Преднатяжители менять посложнее. Сперва отсоединяется отрицательный провод АКБ и ждём не менее 3-х минут. Выворачиваем болты, отсоединяем необходимые разъёмы и панели, снимаем преднатяжители. Потом точно так же устанавливаем новые и закручиваем, присоединяем всё на место. После этого необходимо проверить, что система работает: ключ зажигания поворачивается в положение ON, контрольная лампа SRS должна приблизительно на 3 секунды загореться и затем погаснуть.
Что касается датчиков, необходимость замены должна подтвердить диагностика. Высока вероятность, что останутся целыми. Размещаются они обычно в моторном отсеке, бампере, подлокотниках. Так или иначе, старые меняются на новые и потом проверяются.
Для чего перепрошивается блок управления
Существует такое понятие как блок управления SRS, то есть блок, отвечающий за работу gleitr безопасности.
В этом блоке предусмотрена программа, которая после срабатывания датчиков удара и активации подушек безопасности автоматически меняется. Выполняя восстановление авто в результате ДТП, обязательно этот блок следует перепрошить или заменить.
Не сделав это, на щитке приборной панели постоянно будет гореть лампочка ошибки airbag. Даже при физическом присутствии подушек они не сработают. Суть перепрошивки заключается в том, чтобы сбросить данные и вернуть их к исходному состоянию.
Не все блоки SRS подлежат перепрошивке, и их приходится менять одновременно с установкой нового комплекта подушек безопасности.
Перепрошивка, как и замена блока, — процедура не из дешёвых. Выполнить её своими руками практически невозможно в гаражных условиях.
Сложность проведения работ
Толчком для запуска подушек является авария. На первом этапе столкновения запускаются датчики (акселерометр, гироскоп и датчик давления) в тормозной системе, благодаря которым система ACU (Airbag Control Unit) решает какое количество подушек задействовать.
Сложность проведения работ зависит от конкретной модели автомобиля.
- В одних случаях подушка скрыта под панелью и при срабатывании повреждает ее. Конечно торпеду можно склеить, но эффект окажется мало эстетичным. Остается покупка новой или восстановление приборной панели. Необходим демонтаж торпеды, что занимает много времени.
- В других случаях подушка находится под крышкой, поэтому после срабатывания не требуется проведения тяжелых работ связанных со снятием торпеды. Нужно всего лишь купить новую и установить.
Ремонт и возможные риски
Как уже говорилось, недостаточно просто поставить другую подушку. Она не будет функционировать. Для должной работы потребуются следующие мероприятия.
- Замена датчиков удара.
- Перепрошивка или установка нового электронного блока SRS.
- Проверка и возможная замена всей проводки блока.
- Замена подушек безопасности, которые сработали при ударе.
Если нет возможности подобрать оригинальные комплектующие, то отчаиваться не стоит. Практически каждый автосервис сможет подогнать под автомобиль элементы доступных производителей. Но лучше оригинала нет ничего.
Если возникли поломки электронного модуля, то при покупке заменителей нужно учитывать количество подушек безопасности в автомобиле и блоке. Они должны полностью совпадать.
Риски
Снятие и установка подушек безопасности травмоопасное занятие. Важно соблюдать все меры предосторожности. Что может случиться? Все дело в срабатывании пиропатрона.
Скорость, с которой вылетает подушка, составляет примерно 200 км/час, а на некоторых моделях и 300. Несложно представить последствия от такого удара во время монтажа или демонтажа.
Что нужно сделать, чтобы обезопасить себя?
- Отключить питание блока от аккумулятора, чтобы он случайно не подал сигнал активации.
- Подождать 5-10 минут – за это время внутренний запас энергии исчерпается.
- Отключить и снять блок.
- Максимально осторожно произвести снятие и установку подушек.
- Никогда не держите голову перед рулем, а соответственно, и подушкой.
По возможности следует минимизировать использование металлических инструментов, во избежание замыканий и срабатывания. Не менее осторожным нужно быть и при работе с пиропатроном. По сути, это небольшая взрывчатка. Смешивание элементов приводит к созданию тепловой реакции и взрыва.
Замена неисправных подушек безопасности
Первое, с чего нужно начать – стирание Crash Data из памяти. Производители предполагают замену на новый электронный блок, но цена его достаточно велика и не всем по карману.
Второй вариант – обратиться в сервисный центр. Многие из них проводят стирание памяти. Эта процедура возможна почти всегда, но встречаются случаи, когда необходима только полная замена.
Шаг второй – заменить датчики и проверить проводку. Очень часто при срабатывании страдают провода на рулевой стойке. Это объясняется срабатыванием все того же пиропатрона.
Завершает ремонт подушек безопасности их замена. После этого можно проверять систему. При включении зажигания должна загореться лампочка SRS. Прогорев 5-10 секунд, она выключается. Если этого не произошло, то потребуется проверка электронного блока на его полную исправность. На этом, в основном, и заканчивается действие – восстановление подушек безопасности завершено.
От слов к делу
Как снять подушку безопасности? Если трудности не отпугивают, то давайте рассмотрим процедуру монтажа/демонтажа подушки с руля своими силами.
Порядок действий следующий.
- Отрегулировать руль для удобной работы. Опустить его максимально вниз и вытянуть.
- Повернуть рулевое колесо в левую/правую сторону. С обратной стороны руля можно будет заметить отверстие, в котором располагается защелка.
- Просунуть отвертку в это отверстие и приподнять крепление.
- Повторить процедуру для второй стороны.
- Отсоединившуюся подушку слегка вытянуть вперед. Отсоединить провода на рулевом колесе.
Все. Установку новых элементов проводят в обратном порядке.
Примечание
Для полного восстановления безопасности потребуются сделать еще кое-какие манипуляции.
- Заменить торпеду – деформация и осколки после удара могут повлиять на срабатывания.
- Заменить пружину рулевого переключателя.
- Заменить натяжители ремней.
В заключение хочется добавить несколько советов. Первый – замена надежнее перенастройки. Только полная замена всех активных компонентов гарантирует правильную работу системы. Второй – восстановление после удара не делается наполовину. От этого может снизиться вероятность срабатывания в экстренных ситуациях и безопасность. Третий – при покупке аналогов нужно полностью убедиться в полном соответствии с определенным автомобилем.
Как срабатывают подушки безопасности автомобиля?
Здравствуйте, уважаемые гости и читатели блога Автогид.ру. Сегодня в статье мы узнаем, как срабатывают подушки безопасности наших легковых автомобилей. Венцом эволюции систем безопасности автомобиля становиться подушка безопасности. Сотни тысяч аварий и десятки тысяч спасённых жизней являют собой яркий пример эффективности использования подушки безопасности в современных машинах.
Любой водитель, который садится за руль транспортного средства автоматически находиться под угрозой попадания в дорожно-транспортное происшествие. Зачастую причиной ДТП могут быть собственная невнимательность или ошибки других участников дорожного движения. Даже невысокая скорость таит в себе опасность для водителя и его пассажиров. Столкновения машин при скорости в 60 км/час могут привести к летальному исходу. Именно для защиты водителя и пассажиров в случае ДТП были придуманы подушки безопасности.
История появления подушек безопасности для автомобиля
Увеличение количества автомобильного транспорта на дорогах повлекло за собой стремительный рост ДТП. Правила на заре автомобилестроения находились ещё в зачаточном состоянии и контроль со стороны правоохранительных органов был налажен недостаточным образом. Ещё только появлялись первые подразделения дорожной полиции, не имевшие опыта.
В силу недостатков конструкции и значительной массы машин многие ДТП заканчивались смертельным исходом или глубокой инвалидностью участников столкновения. Согласно статистике количество жертв на дорогах увеличивалось с каждым годом в силу возрастания использования автомобильного транспорта.
Первым конструктивным элементов призванным снизить количество жертв ДТП было появление ремня безопасности. Его использование позволило снизить печальную статистику на 30%. До 90-х годов прошлого века в силу особенностей развития технического прогресса не удавалось инженерам автомобильных компаний внедрять новые системы безопасности в машины. Ремень безопасности оставался единственным шансом для водителя и пассажиров минимизировать вредные последствия ДТП.
Появление подушек безопасности в автомобилях стало переломным моментом в деле повышения безопасности участников движения. В конце 90-х годов прошлого века в США на законодательном уровне закрепили обязательную комплектацию машины подушками безопасности. При лобовых столкновениях подушки безопасности снижают риск смерти водителя и пассажиров на 30-40%. Главная задача подушки безопасности минимизировать возможный ущерб для организма человека при столкновении с другим движущимся транспортным средством или недвижимым объектом.

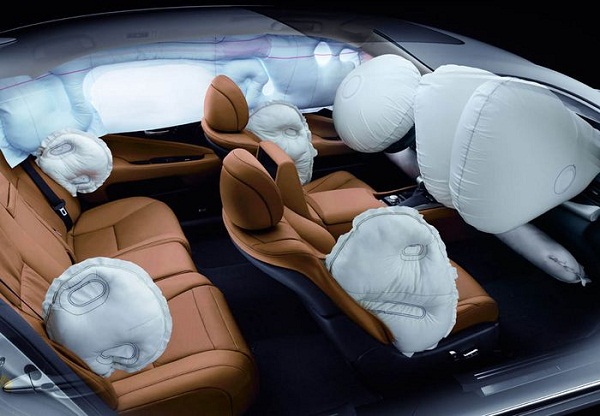

Как срабатывают подушки безопасности автомобиля?
Устройство подушки безопасности выполнено таким образом, чтобы обеспечить её срабатывание при сильном ударе. После столкновения с другим движимым или недвижимым объектом датчики, расположенные в передней части машины передают сигнал пиропатрону, активизирующему срабатывание подушки.
Порядок срабатывания подушки безопасности следующий:
Реакция датчиков кузова на сильный удар.
Непосредственно датчик удара представляет собой стеклянную трубочку с отверстием. Внутри её находиться небольшой по размеру шарик со ртутью. При столкновении автомобиля ртутный шарик приходит в движение и активизирует датчик. Он в свою очередь, посылает электрический импульс к пиропатрону с порохом.
Пиропатрон.
Взрыв пиропатрона приводит в действие натяжители ремней безопасности. Ремень плотно прижимает тело человека к автомобильному сиденью и надёжно фиксирует его на несколько секунд.
Взрыв пороха в пиропатроне активизирует подушки безопасности. Они за очень короткое время наполняются газом, образующимся в результате смешивания азида натрия и нитрата калия. Отвечает за их смешивание система наддува, которая и закачивает практически мгновенно образовавшийся газ в подушки безопасности автомобиля.
Подушка безопасности.
Смешивание двух химических веществ приводит к образованию газообразного азота. В результате реакции происходит мини-взрыв практически мгновенно заполняющий подушки газом. Очень удобная и практически безотказная система.
Именно раскрывающаяся подушка безопасности мгновенно заполняет пространство между водителем и панелью приборов тем самым, исключая их контакт, зачастую приводящий к получению серьёзных травм.
Главная задача подушки безопасности снизить скорость движения пассажира или водителя до нулевой отметки. При этом на все действия должны уходить секунды для того, чтобы действительно обеспечить высокий уровень защиты людей.
Сегодня на дорогах страны становится всё меньше автомобилей, которые не оборудованы подушками безопасности. Невозможно увидеть новый автомобиль, не использующий этот важный элемент активной защиты водителя и пассажиров.
Устройство современной подушки безопасности
Конструкция подушки безопасности современного автомобиля проста и эффективна в использовании. Необходимо помнить, что применять её можно только один раз и потом система требует восстановления и установки новых комплектующих элементов. После срабатывания подушек практически все основные элементы требуют полной замены.
Всего можно выделить 3 составные части подушки безопасности:
Сумка.
Представлена крепкой нейлоновой тканью, которая может выдерживать очень серьёзные кратковременные нагрузки. Она хранится до срабатывания в специальной шине закрытой пластиковой или матерчатой накладкой.
Датчик удара.
Главная задача датчика удара своевременно активизировать подушку безопасности на начальной стадии столкновения. Не каждый удар приводит к срабатыванию подушек безопасности, и датчик обязательно учитывает силу, с которой происходит столкновение.
Дополнительно с датчиками устанавливают акселерометры, определяющие положение автомобиля в режиме реального времени. Система защиты водителя и пассажиров настроена таким образом, чтобы обеспечить срабатывание подушек безопасности за секунды. От этого во много зависит человеческая жизнь.
Система надува.
Служит для оперативного заполнения газом подушки безопасности с целью мгновенного увеличения её объёма. На всё про всё уходят доли секунды.
В принципе случаев, когда происходил отказ работы системы не зафиксировано. Необходимым условием срабатывания подушек безопасности является использование ремня безопасности. Если водитель или пассажир не пристёгнуты ремнями безопасности срабатывания подушек, может и не произойти.
Правила использования подушек безопасности
Мало знать принцип работы подушек безопасности ещё с ними надо правильным образом взаимодействовать для того, чтобы избежать вреда от их срабатывания при ДТП. Риск получения повреждений при активизации подушки безопасности минимален, но он всё равно существует. Зачастую отдельные водители получали тяжёлые травмы именно потому, что не знали правил использования подушек безопасности.
Детское автомобильное кресло.
Многие родители зачастую неправильно устанавливают детское автомобильное кресло на пассажирское сиденье рядом с водителем и тем самым подвергают своего ребёнка серьёзной опасности. Они устанавливают кресло не спинкой вперёд, а наоборот. Лицо ребёнка, оказывается прямо перед открывающейся подушкой безопасности. Делать это категорически запрещено. Выстрелившая подушка безопасности может поломать шейные позвонки неокрепшего молодого организма.
Наклейки.
Использование наклеек в местах срабатывания подушек безопасности недопустимо. Заклеивание отстреливающих элементов салона может привести к нарушению порядка срабатывания подушки безопасности. Эффективность защиты в этом случае значительно уменьшается.
Ремень безопасности.
Игнорирование ремня безопасности в автомобиле зачастую приводит к тому, что подушка не срабатывает и не выстреливает. Тем самым существует серьёзный риск получения увечий или даже гибели.
Регулировка рулевой колонки.
Если рулевая колонка автомобиля имеет возможность регулирования не стоит этим злоупотреблять. Задранный вверх руль может привести к тому, что подушка безопасности сработает неправильно и выстрелит под углом. Это очень часто приводит к получению водителем серьёзных травм.
Заключение
Каждый водитель и пассажир автомобиля обязательно должен помнить, что использование ремней безопасности является залогом срабатывания подушек безопасности. Жизнь и здоровье бесценны и не стоит пренебрегать системами защиты автомобиля.
